Schéma d’un décibelmètre

5
(2)

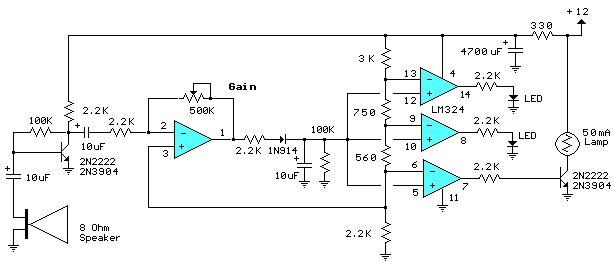

Decibel Meter

Le circuit décrit ci dessous répond à des pressions sonores de près de 60 dB à 70 dB. Le son est récupéré par un haut parleur de 8 ohms, amplifié par un élément de transistor et une partie d’un ampli op LM324.

Il est également possible d’utiliser un microphone dynamique, mais il se trouve que le haut parleur est plus sensible. Les trois parties restantes de l’ampli op LM324 sont utilisées comme comparateurs de voltage et commandent 3 indicateurs LED ou incandescents. Les comparateurs sont espacés de 3 dB chacun. Ainsi chaque lumière représente un changement de 3 dB dans le niveau sonore.

Pour plus de détails:
http://freecircuits.wikidot.com – CC
