Transformer un mobile Android en oscilloscope 2 voies

5
(3)

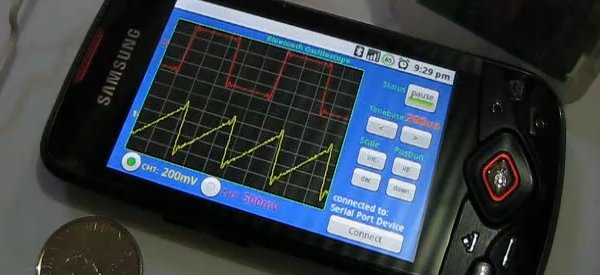

Il est parfaitement possible de transformer un mobile Android en oscilloscope numérique 2 voies a l’aide d’un montage avec transmission de données par la technologie bluetooth.

Ce montage vous permet d’effecteur vos mesures à moindre coût pour analyser les signaux analogiques de vos montages électroniques.

Le montage électronique est basé sur le PIC Microchip dsPIC33FJ16GS504 qui a pour fonction de numériser les signaux analogiques grâce à son convertisseur analogique/numérique. Les informations sont par la suite transmises à un module SPP bluetooth LMX9838 afin d’envoyer les informations au mobile.

Caractéristiques

* temps/Division : 5US, 10us, 20uS, 50us, 100us, 200US, 500 ms, 1 ms, 2 ms, 5 ms, 10ms, 20ms et 50ms

* Volt/Division : 10mV, 20mV, 50mV, 100mV, 200mV, 500mV, 1V, 2V et GND

* Entrée analogique de -8V à 8V

Source: semageek.com – CC
