Amplificateur de puissance MOSFET de 100W

3.4
(8)

Le circuit présenté ici est un amplificateur de puissance MOSFET de 100 W. Cet amplificateur fonctionne sur double alimentation de courant continu de +45/-45 V. L’amplificateur peut fournir 100 watts de valeur efficace pour un haut-parleur de 8 ohms, et 160 watts de valeur efficace pour un haut-parleur de 4 ohms. Cet amplificateur Hi-Fi peut servir pour de nombreux usages : amplification d’ordre général, amplification de guitare, amplification d’un clavier. Il peut également être utilisé comme amplificateur d’un sub-woofer. Dans ce cas, un élément de filtrage pour sub-woofer devra être ajouté avant l’élément d’alimentation.

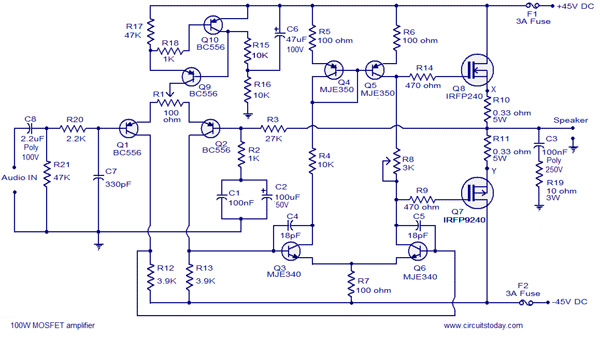

Schéma amplificateur de puissance MOSFET de 100W

schema amplificateur mosfet 100w

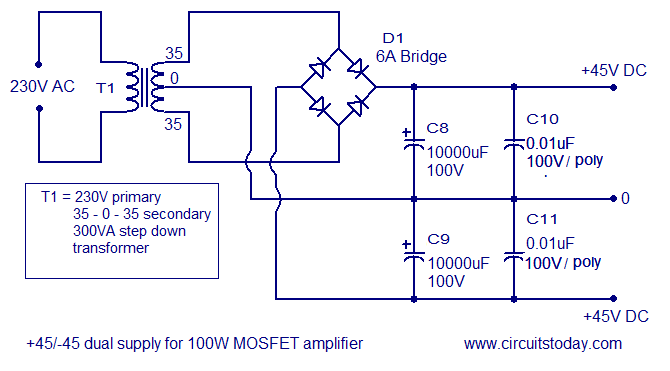

Alimentation pour l’amplificateur MOSFET 100 W

Une double alimentation de base est utilisée pour le circuit amplificateur de puissance MOSFET 100W. Si le pont de diodes de 6 A n’est pas disponible, vous pouvez utiliser quatre diodes 6A. C10 et C11 sont deux condensateurs de dérivation haute fréquence. Les condensateurs de filtrage C8 et C9 doivent être d’au moins 10000 uF. Des fusibles 3A en option peuvent être ajoutés aux lignes +45 et -45. Le transformateur T1 est un transformateur abaisseur d’une tension de 230 V en primaire et 35-0-35 V en secondaire. Il faut choisir un transformateur d’ une puissance de 300 VA.

Source : http://www.circuitstoday.com – CC
