Réaliser jeux de lumière LEDs à effet sonore

5
(1)

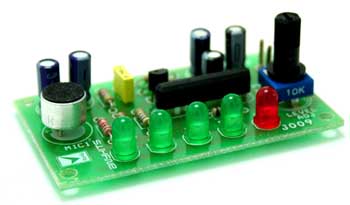

C’est un montage électronique de loisir génère une séquence de danse LED en fonction du niveau audio détecté. Ce montage est basé sur l’un des VU Meter IC LB1403 ou CA1403.

Caractéristiques

  • Entrée d’alimentation 6 à 9 VDC
  • Sortie 5 LED
  • Préréglage intégré pour ajuster le niveau audio
  • Microphone intégrée avec préampli
  • Broches de borne pour connecter l’entrée d’alimentation
  • Quatre trous de montage de 3,2 mm chacun
  • Dimensions du circuit imprimé 39 mm x 67 mm

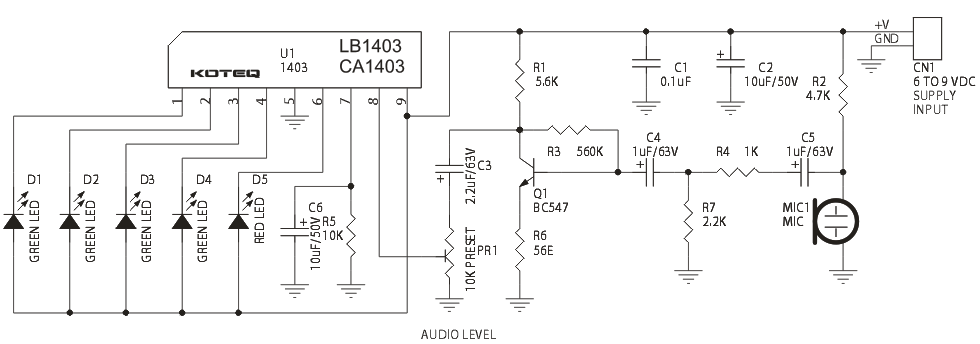

Schéma

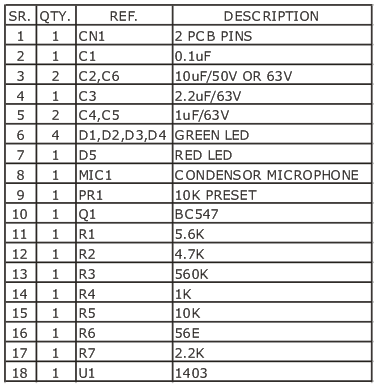

Liste des composants électroniques

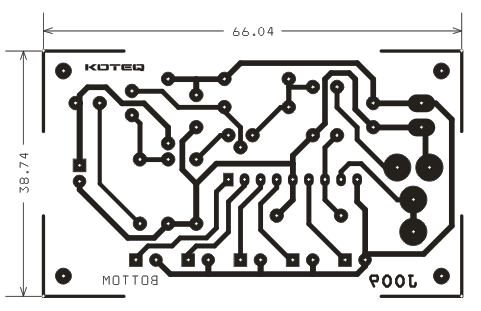

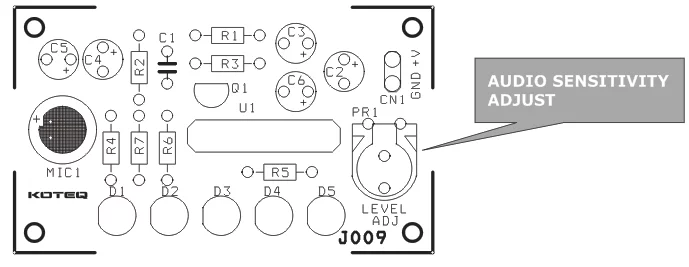

PCB





Vidéo

Source : electronics-lab.com (CC BY-SA 4.0)
