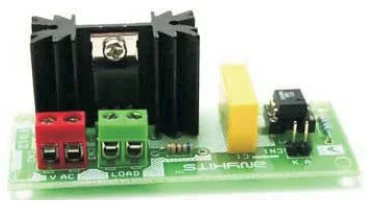

Commutateur de relais à semi-conducteurs

0
(0)

Le commutateur de relais à semi-conducteurs est un montage électronique simple mais efficace, conçu pour vous permettre de contrôler de manière fiable l’alimentation d’un circuit haute puissance à partir d’un variateur de faible puissance. Ses caractéristiques remarquables en font un composant idéal pour diverses applications nécessitant un contrôle ON / OFF précis et sécurisé.

Doté d’une tension de déclenchement de 2 à 5 VDC (compatible avec TTL) et une faible consommation de courant de 10 mA, ce commutateur de relais offre une interface conviviale pour une activation aisée. Grâce à une entrée isolée par l’utilisation d’un optocoupleur, vous pouvez être sûr que votre circuit de commande ne sera pas affecté par les fluctuations ou les interférences électriques potentielles du circuit haute puissance.

Le commutateur de relais dispose de broches de borne bien définies, permettant une connexion rapide et sécurisée du signal de déclenchement d’entrée. Vous pouvez ainsi intégrer facilement ce composant dans vos projets sans vous soucier des connexions compliquées.

La présence d’un dissipateur thermique pour le TRIAC constitue également une caractéristique essentielle. Les circuits haute puissance peuvent générer une chaleur significative lorsqu’ils sont sollicités pendant de longues périodes. Ce dissipateur thermique garantit une dissipation efficace de la chaleur, ce qui contribue à maintenir le commutateur de relais à des températures de fonctionnement optimales et assure ainsi sa durabilité.

En résumé, le commutateur de relais à semi-conducteurs est un dispositif polyvalent et performant, offrant un contrôle fiable et sûr pour les circuits haute puissance à partir d’un variateur de faible puissance. Grâce à sa tension de déclenchement adaptative, une entrée isolée, des broches de borne pratiques et un dissipateur thermique dédié, il répond aux exigences des applications électroniques les plus exigeantes. Que ce soit pour des applications industrielles, résidentielles ou commerciales, ce commutateur de relais vous offre une solution éprouvée pour répondre à vos besoins de contrôle ON / OFF avec efficacité et tranquillité d’esprit.

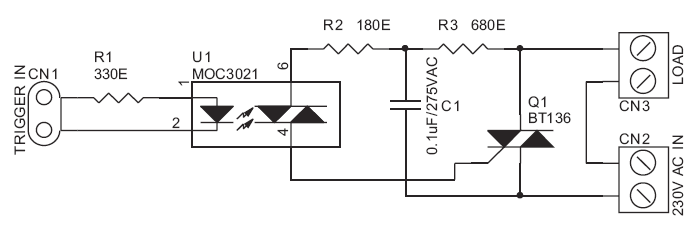

Schéma

schema-commutateur-de-relais

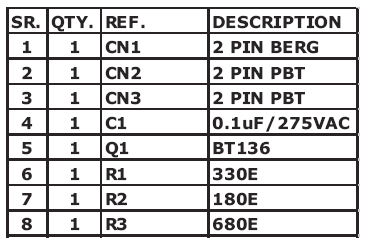

Liste des composants électroniques

Liste des composants électroniques

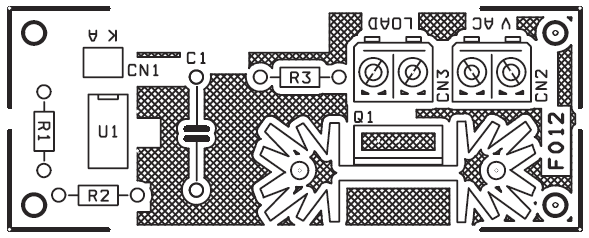

PCB

pcb

Source : electronics-lab.com (CC BY-SA 4.0)
