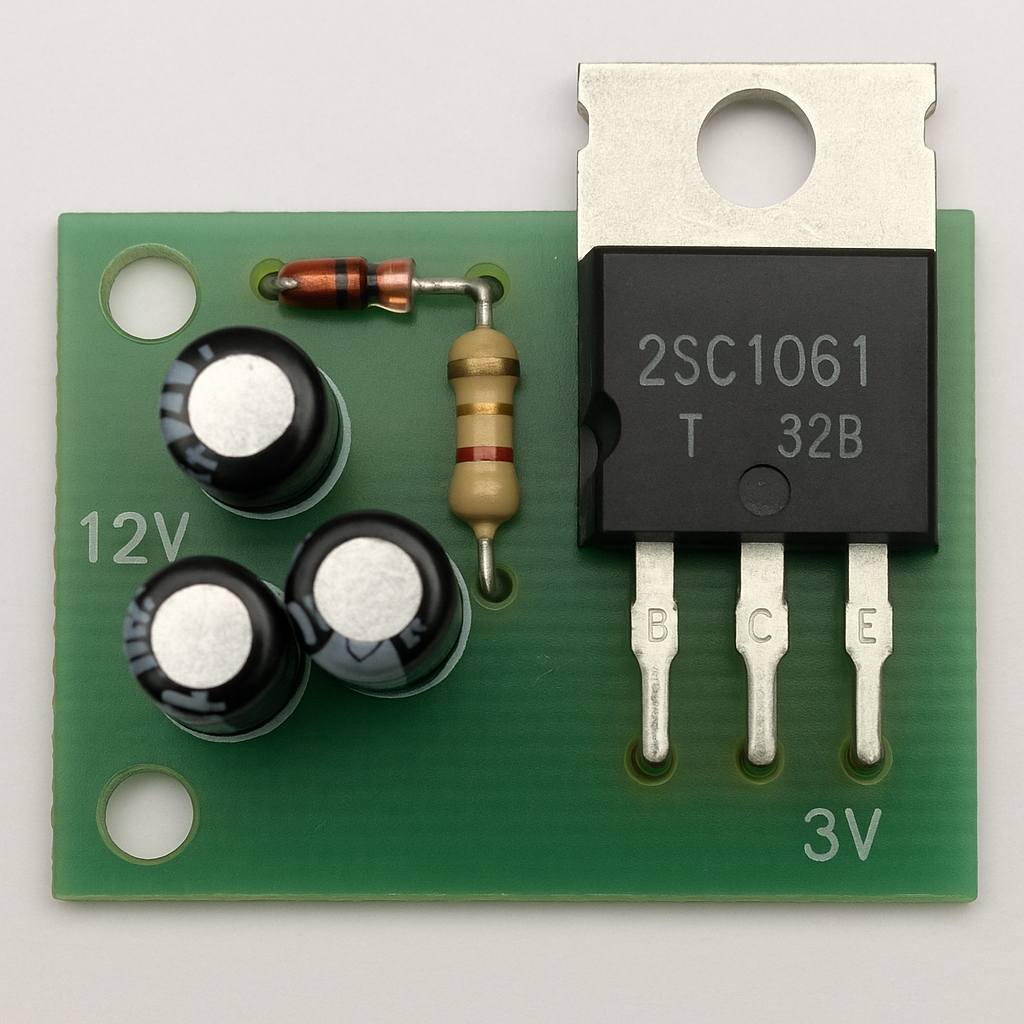

Convertisseur simple, 12V à 3V

Les convertisseurs de tension jouent un rôle fondamental dans les systèmes électroniques modernes puisqu’ils permettent d’adapter la tension d’alimentation aux besoins spécifiques de chaque composant. De nombreux microcontrôleurs, capteurs et modules radio fonctionnent par exemple sous 3,3 V ou 5 V, tandis que l’alimentation principale d’un système électronique provient souvent d’une source de 12 V, 19 V ou même 24 V. Sans une conversion adéquate, ces composants sensibles risqueraient d’être irrémédiablement endommagés. Pour répondre à ces exigences, on distingue deux grandes familles de convertisseurs : les abaisseurs de tension (buck) et les élévateurs de tension (boost). Les convertisseurs buck sont les plus utilisés dans les alimentations embarquées, notamment en raison de leur rendement élevé et de leur capacité à fournir des courants importants.

Un exemple courant est l’utilisation d’un régulateur à découpage LM2596, capable d’abaisser une tension de 12 V vers 3 V ou 5 V avec un rendement compris entre 75 % et 90 % selon la charge et la fréquence de découpage. Ce type de module, que l’on trouve facilement dans le commerce pour un prix variant entre 2 et 5 euros, est compact, fiable et très apprécié dans les projets à basse consommation ou alimentés par batterie. Il limite les pertes thermiques tout en assurant une tension stable malgré les fluctuations de charge.

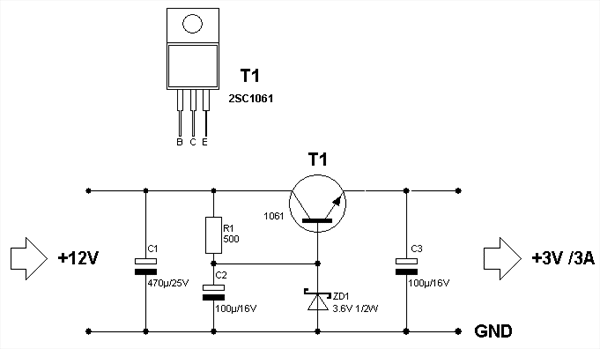

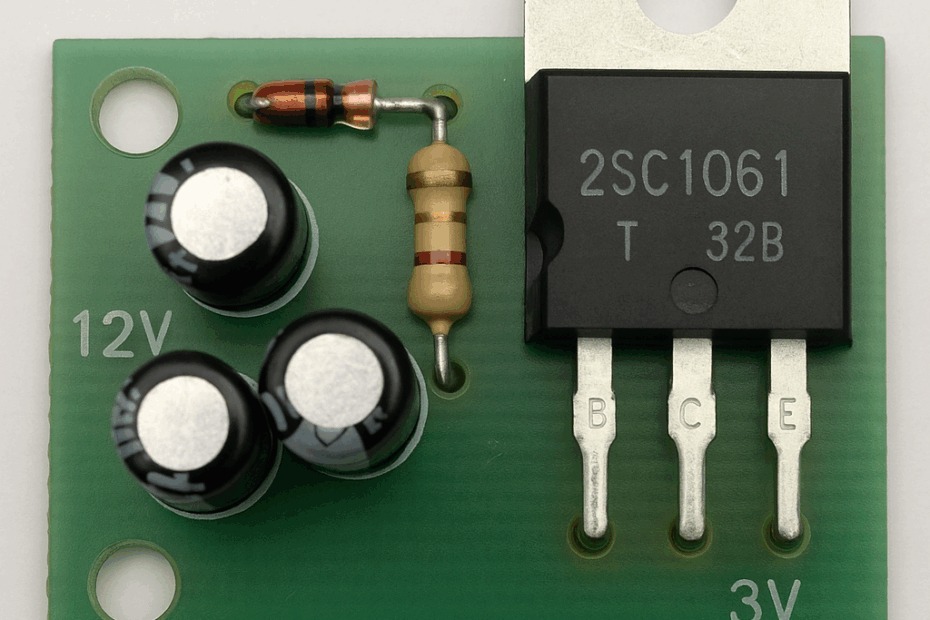

Cependant, il existe également des solutions simples, économiques et entièrement discrètes pour obtenir une tension plus basse à partir d’une source de 12 V, sans recourir à un régulateur à découpage complet. Le schéma présenté ici illustre justement une approche minimaliste mais efficace permettant de convertir 12 V vers une tension stable de 3 V capable de fournir jusqu’à environ 3 A. Ce montage repose sur l’utilisation d’un transistor de puissance 2SC1061, capable de gérer un courant continu d’environ 4 A avec une dissipation maximale proche de 40 W lorsqu’il est correctement refroidi.

Le principe repose sur une régulation par diode Zener. Une Zener de 3,6 V / 1,2 W stabilise la tension de référence appliquée à la base du transistor via la résistance R1 (500 ?). Le transistor agit comme un élément série, ajustant automatiquement son niveau de conduction pour maintenir la tension de sortie proche de 3 V, même en cas de variations de charge. Les condensateurs C1, C2 et C3 — des électrolytiques de 100 µF à 470 µF — filtrent les variations de tension en entrée et en sortie, améliorant la stabilité et réduisant l’ondulation.

Bien que ce type de régulation linéaire soit moins efficace qu’un convertisseur buck moderne (le rendement tourne généralement autour de 25 à 35 % pour un passage 12 V ? 3 V à courant élevé), il présente plusieurs avantages : simplicité extrême, coût très faible, composants faciles à trouver et absence de bruit HF, ce qui le rend idéal pour alimenter certains circuits sensibles.

En résumé, qu’ils soient à découpage ou linéaires, les convertisseurs de tension assurent l’adaptation, la sécurité et la stabilité des alimentations électroniques. Le circuit présenté ici constitue une solution simple, robuste et économique pour obtenir du 3 V à partir d’une source de 12 V.
Vout = Vzener – Vbe

Source: coolcircuit.com – cc
