Programmateur de PIC

4.8
(4)

pic1Ce projet est un projet de programmation PIC. Il se destine à programmer des microcontrôleurs PIC en utilisant des ports parallèles qui peuvent accepter de nombreux logiciels tels qu’Epic Win, WinPic800, P18 et bien d’autres logiciels encore.

On utilise deux indicateurs LED : un pour l’alimentation en énergie et le deuxième pour les programmations en cours. Chaque logiciel accepte différents accessoires. Par exemple, Epic Win est compatible avec le PIC12F, le PIC16F, quelques PIC18F et marche avec toutes les versions de Windows. WinPic800 accepte le PIC12F, le PIC16F, le PIC18F ainsi que dsPic. ProPic18 est seulement compatible avec le PIC18F et fonctionne avec toutes les versions de Windows.

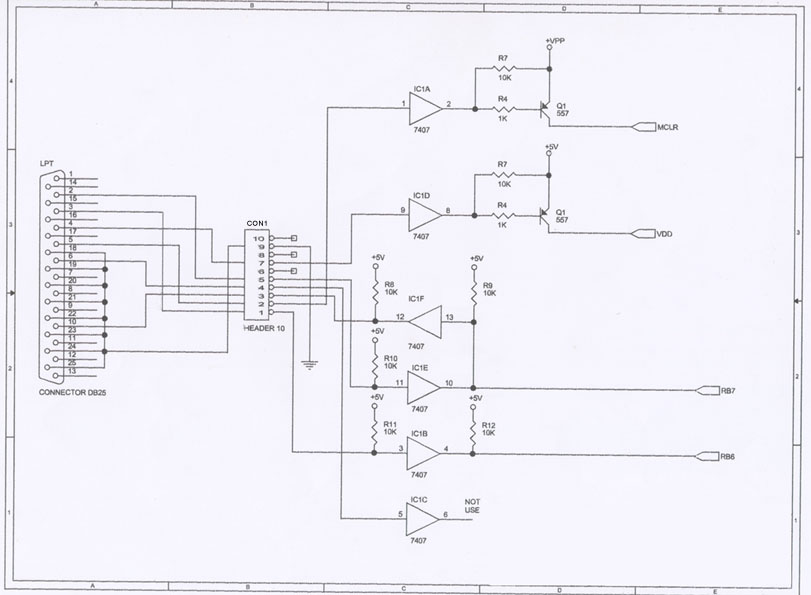

Schéma

schema-programateur-de-pic

Source: http://www.coolcircuit.com – CC
