Calculatrice binaire 8 bits à LED

5
(1)

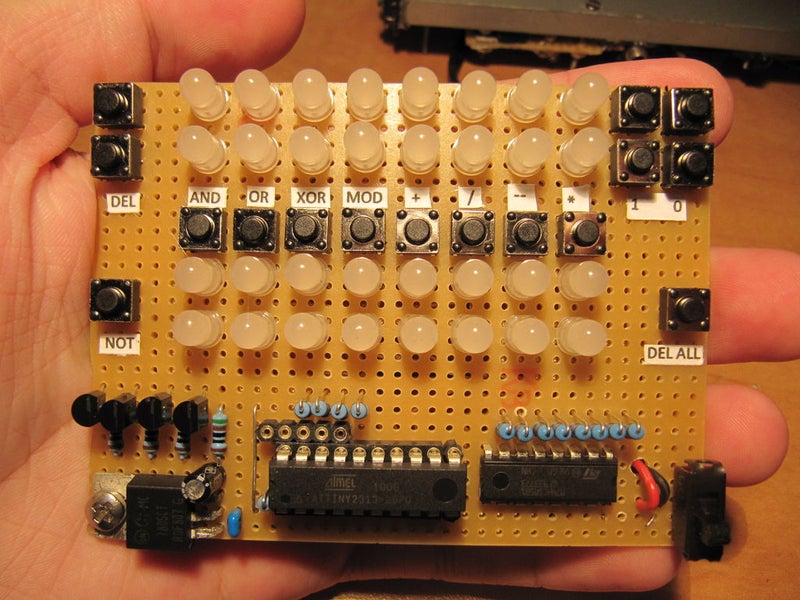

Voici un montage électronique original à base d’un micro-contrôleur Atmel Attiny2313, qui permet de réaliser une calculatrice 8 bits à LED. On peut ainsi faire des opérations entre deux nombres 8 bits et afficher le résultat sous forme de bits sur une rangée de LED.

Les 2 nombres 8 bits sont entrés chacun par 2 poussoirs qui insèrent chacun des 1 ou des 0.

Une rangée de poussoirs permet alors d’établir des opérations de bases entre ses 2 nombres :

* AND : Fonction logique ET
* OR : Fonction logique OU
* XOR : Fonction Logique OU Exclusif
* MOD : Fonction Logique Modulo
* + : Fonction Arithmétique Addition
* / : Fonction Arithmétique Division
* – : Fonction Arithmétique Soustraction
* * : Fonction Arithmétique Multiplication
* NOT : Inversion logique Bit à Bit

D’autres interrupteurs poussoirs sont aussi placés pour effacer partiellement ou totalement le résultat.
