Bien choisir la section des câbles électriques

Pour des mesures de sécurité, l’électricien doit respecter la section des câbles mentionnés dans les schémas électriques. Une erreur ou une modification non étudiée peut provoquer des dégâts importants sur les fils conducteurs et les appareils électriques. Les dégâts peuvent même atteindre les locaux.

Pour prendre une idée plus claire sur quoi dépend la résistance des fils conducteurs des câbles électriques (généralement en cuivre) voir la formule suivante:

R = ? L / s

R: résistance du fil conducteur
? (Rhô) : coefficient de résistivité (cuivre = 17×10-9 ??m)
S: section du fil
L: longueur du fil

La perte par échauffement est calculé par la formule suivante:
P = R I²
R: résistance du fil
I: intensité du courant

Donc la meilleur façon de limiter l’échauffement des câbles consiste à bien calculer la section des fils conducteurs.

En général sous une tension monophasé de 230 V voici les valeurs maximales d’Ampérage des disjoncteurs à utiliser suivant la section des fils conducteurs. (avec une longueur des liaisons compatibles à une chute de tension qui ne dépasse pas 3%)

Section en mm²          Disjoncteur
1,5                                        16A
2,5                                       20 A
4                                           25A
6                                           32A
10                                         50A
16                                         63A
25                                         80A

* Ces valeurs sont données à titre informatif (d’autres facteurs doivent être pris en compte pour déterminer les valeurs et les types de disjoncteurs à mettre dans votre installation électrique)

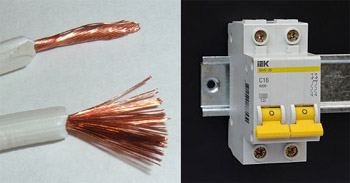

* Photo: wikipedia.org sous licence Creative Commons
