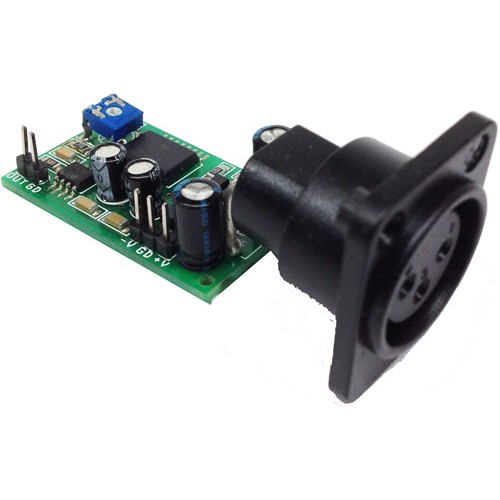

Préamplificateur micro minuscule

5
(1)

La carte a été conçue autour d’un amplificateur à faible distorsion et à faible bruit INA217. L’INA217 est idéal pour les signaux audio de bas niveau tels que les microphones symétriques à faible impédance. De nombreuses applications industrielles, d’instrumentation et médicales bénéficient également de son faible bruit et de sa large bande passante. La distorsion est réduite à des niveaux extrêmement bas, même en cas de gain élevé. L’INA217 offre de bonnes performances pour une impédance de 200 ?. L’INA217 dispose d’une entrée différentielle, d’un faible bruit et d’une faible distorsion qui offre des performances supérieures dans les applications d’amplification de microphone professionnelles. Un ampli opérationnel OPA2137 utilisé comme rétroaction pour éliminer la tension de décalage.

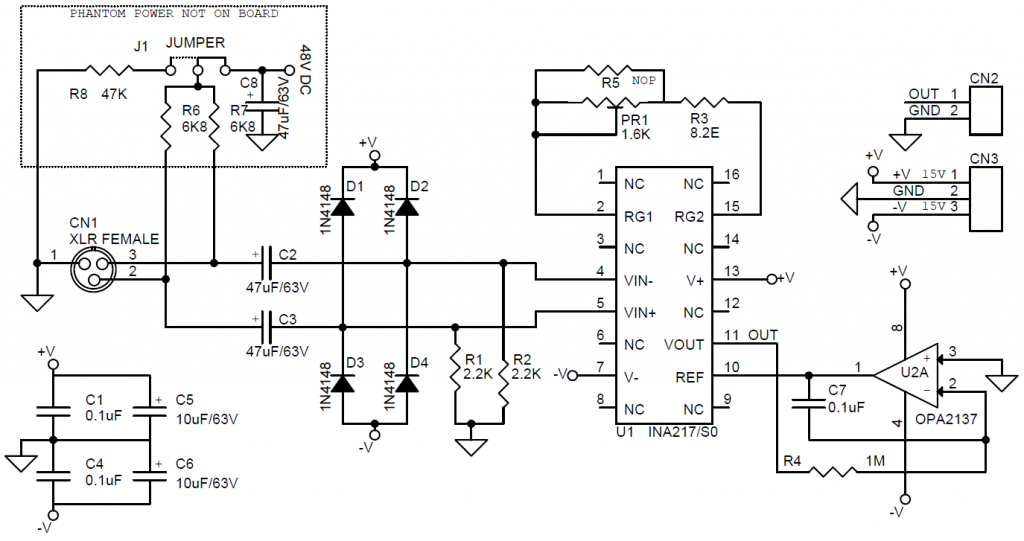

Schéma

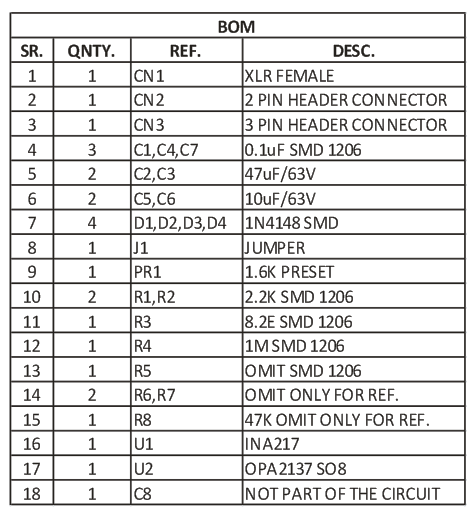

Liste des composants électroniques

Acheter vos composants sur Amazon

INA217     OPA2137

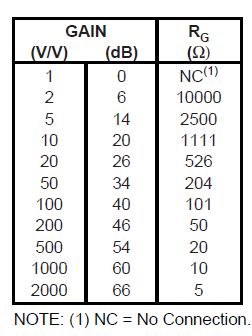

Gains

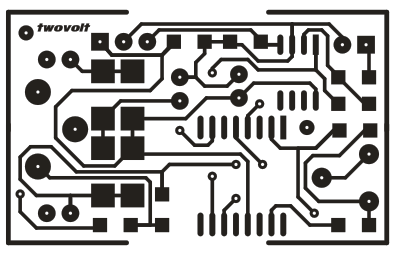

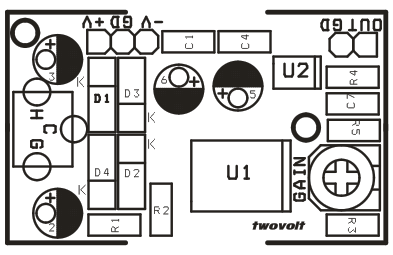

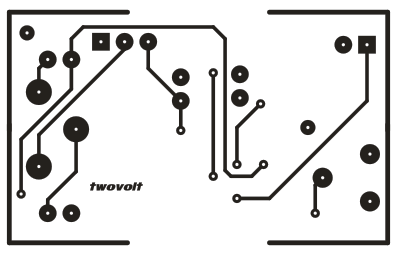

PCB

Produits similaires sur Amazon

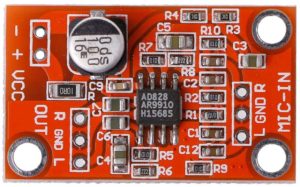

Acheter Meipai AD828 Carte de préamplificateur micro dynamique stéréo pour microphone Module de préampli DC 3,8 V-15 V

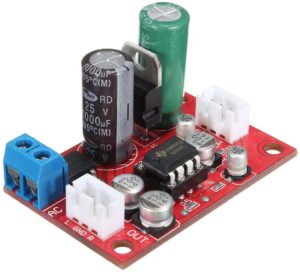

Acheter Préamplis Micro DC 9-24V AC 8-16V Ne5532

Source : electronics-lab.com (CC BY-SA 4.0)
