Contrôle du son graves/aigues à base de LM833

0
(0)

Il s’agit d’un pré-ampli audio qui règle le gain à des fréquences basses et hautes en +-20dB.

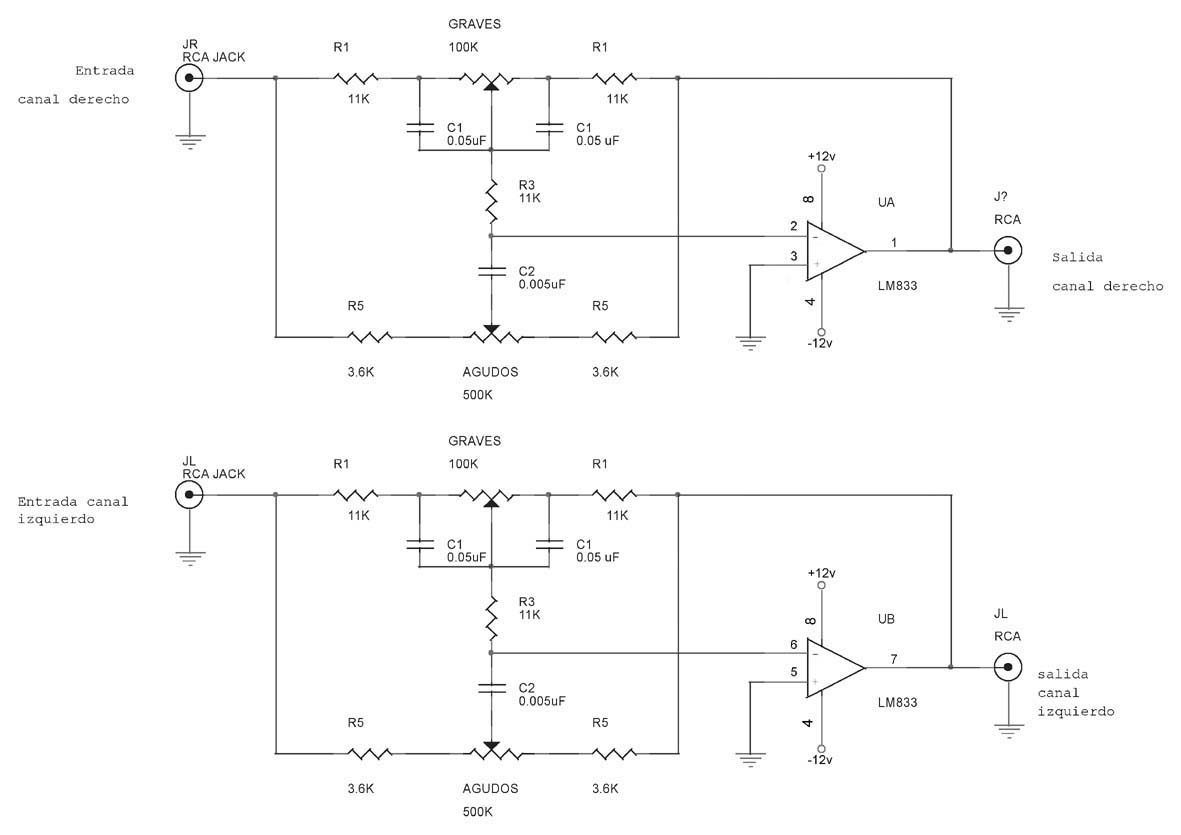

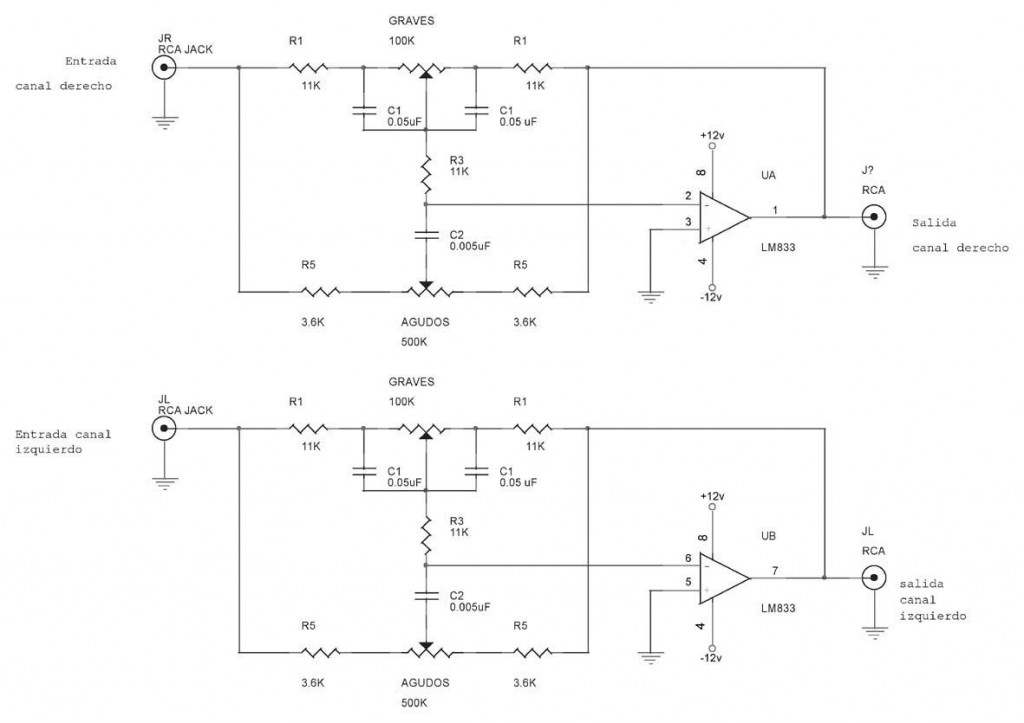

contga



Vous pour régler les graves a l’aide de deux potentiomètres de 100K ohms, un pour chaque canal, si vous voulez régler les deux canaux en même temps. Il faut utiliser un potentiomètre double et de même pour la commande des aigus.

Le LM833 est un double amplificateur opérationnel audio stade, avec une distorsion de 0,002%, je l’ai testé il donne un son de haute qualité.

Caractéristiques du LM833

Large gamme dynamique: 140dB>
Bruit de basse tension : 4.5 nV/?Hz
Vitesse de balayage: 7 V / µs (typ); 5V/µs (min)
Produit à gain élevé de largeur de bande : 15 mégahertz
Bande passante large pouvoir: 120KHz
Faible distorsion: 0,002%
Basse tension offset: 0.3mV
Disponible en boîtier MSOP 8 broches
Protection d’ESD 2 kilovolts

Applications

Systèmes audio
Preamplification, filtrant

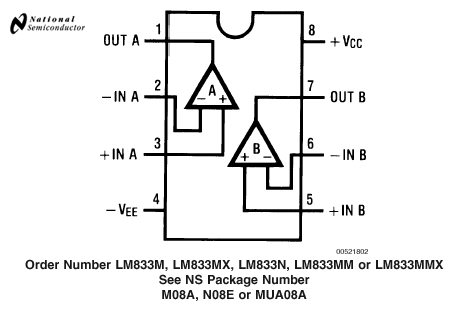

Brochage

lm833

Datasheet

Source: electronica.webcindario.com – Creative Commons
