Minuterie longue durée

5
(2)

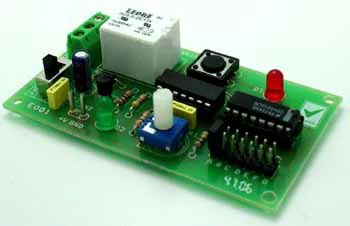

C’est une minuterie longue durée ingénieuse, offrant une polyvalence d’utilisation pour contrôler l’allumage ou l’extinction programmée de divers appareils. Grâce à ce dispositif, il est possible d’automatiser l’activation/désactivation d’appareils tels que la télévision, le ventilateur, la pompe, et bien d’autres. L’architecture du projet repose sur l’intégration de deux circuits CMOS, le CD4001 et le CD4020.

Le fonctionnement de la minuterie est divisé en deux étapes essentielles. Dans un premier temps, deux portes du CD4001 sont dédiées à l’oscillation, générant ainsi le signal de temporisation. Les autres portes du CD4001 sont configurées en bascules pour permettre un fonctionnement stable de la minuterie.

Le pilotage du relais est géré par un transistor BC547, qui agit comme un interrupteur contrôlé par le circuit de temporisation. Lorsque le délai programmé est atteint, le transistor déclenche le relais, ce qui active ou désactive l’appareil connecté au montage.

Le réglage de la durée est simple et pratique, permettant une personnalisation facile en fonction des besoins spécifiques de chaque application. Pour démarrer la minuterie, l’interrupteur SW1 est prévu à cet effet. Quant à l’interrupteur SW2, il sert à mettre en marche ou à arrêter complètement le fonctionnement du montage.

Caractéristiques techniques

Alimentation de fonctionnement : 12 V (courant contenu)
Consommation : 60mA
D3 : Indicateur d’alimentation
D2 : Indicateur de fonctionnement de la minuterie
CN2 : entrée d’alimentation
J1-J7 : réglage de l’heure (veuillez consulter le schéma pour la durée)
CN1 : Connexion du commutateur de relais normalement ouvert ou normalement fermé
SW1 : démarrage de la minuterie
SW2 : Marche/arrêt de l’alimentation
PR1 : réglage de fréquences 1 Hz

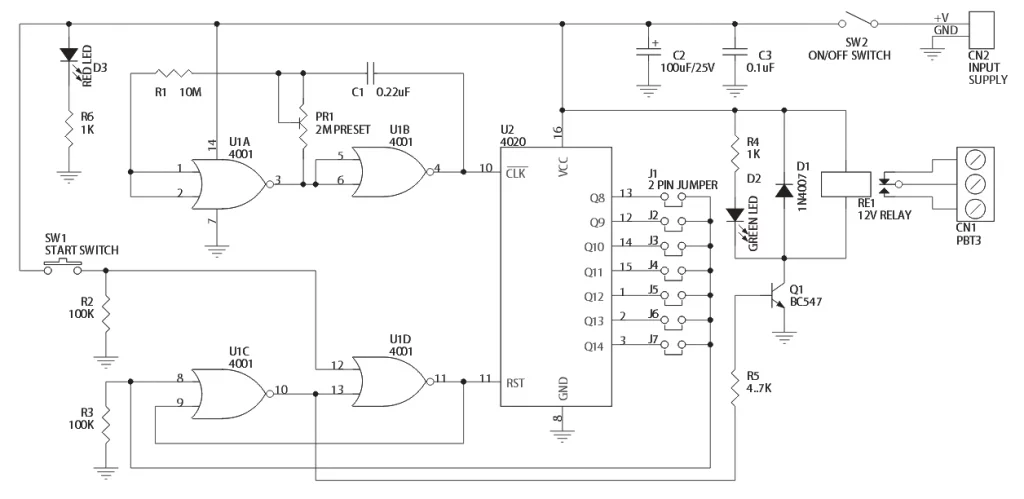

Schéma

schema-minuterie

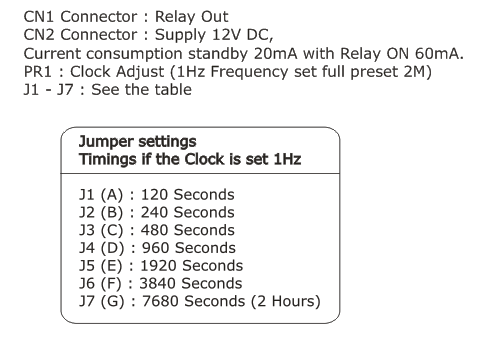

Les réglages

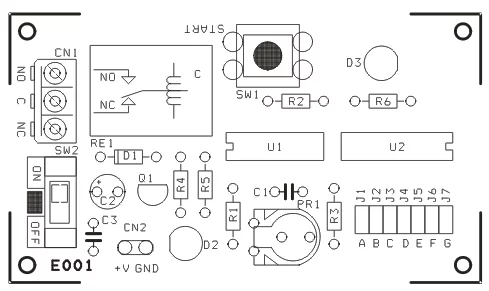

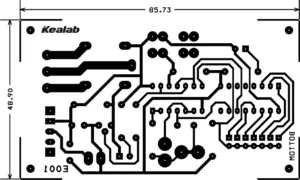

PCB

Source: electronics-lab.com (CC BY-SA 4.0)
