Contrôleur de vitesse

Contrôleur de vitesse d’un moteur à courant continu

4
(2)

Le montage est basé sur le circuit intégré NE555 pour construire un multivibrateur astable.
Le circuit produit une onde carrée avec une amplitude égale à la tension d’alimentation.

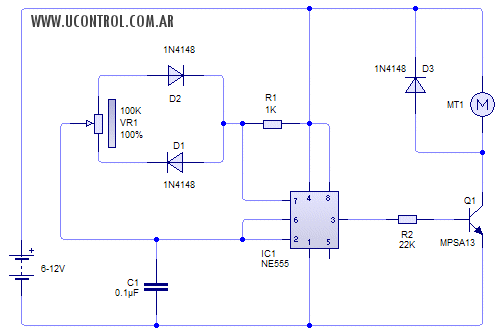

Schéma

Le circuit est très simple. Il est parfait pour les petits moteurs à courant continu, entre 6V et 12V,et qui ne consommant pas plus de 300 mA ou 350 mA.
Pour les gros moteurs, voir les circuits ci-dessous.

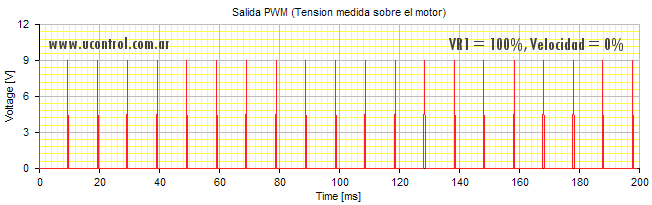

cvmcc2A l’aide d’un oscilloscope vous pouvez voir la sortie du circuit intégré (broche 3) lorsque la valeur de la résistance variable VR1 est au maximum. Les impulsions sont si courtes que le moteur reste arrêté.

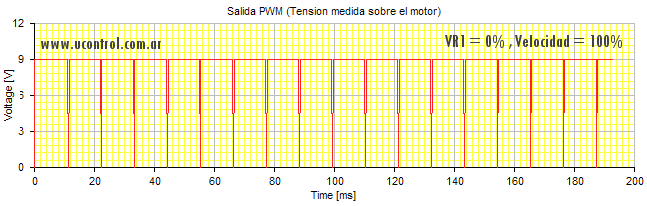

cvmcc3Si vous mettez la valeur de la résistance variable au minimum, le moteur tourne à pleine vitesse.

cvmcc4

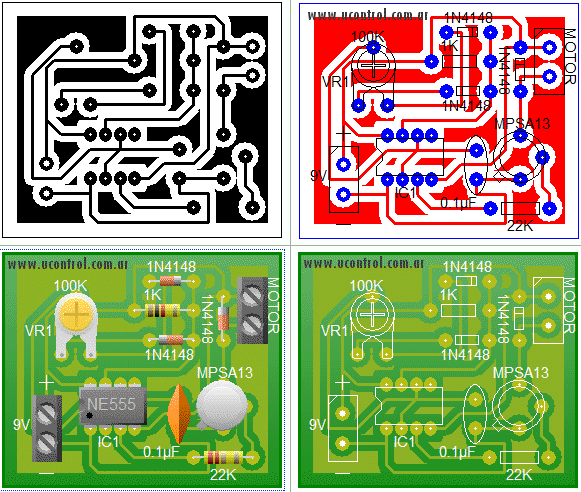

Circuit imprimé

cvmcc5

Pour les moteurs a consommation élevée

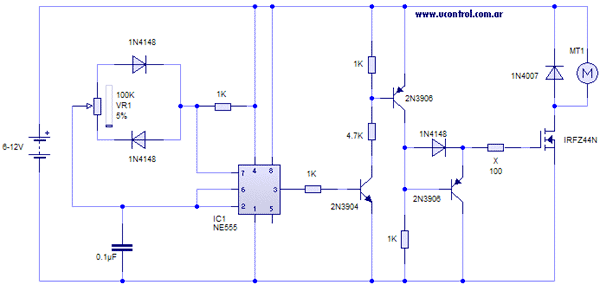

Le circuit ci-dessous est identique à celui représenté, mais a remplacé le transistor mspa13 par un de la technologie MOSFET, capable de gérer des intensités allant jusqu’à 50A.

cvmcc6

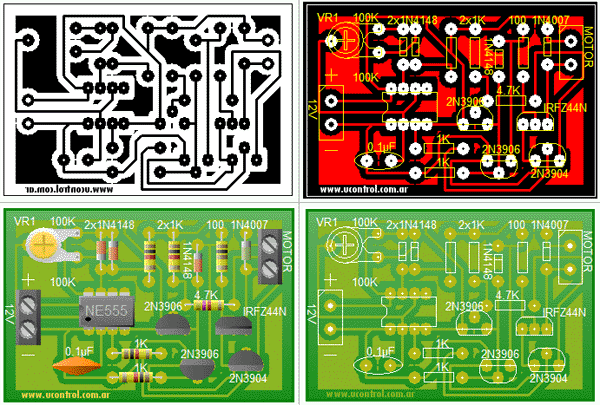

Circuit imprimé

cvmcc7
Source: ucontrol.com.ar – CC
