Voltmètre à LED pour tester la batterie de voiture

5
(1)

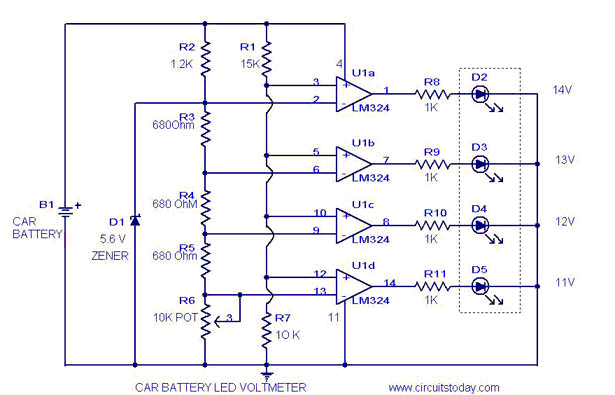

C’est un circuit très utile qui, lorsqu’il est installé sur votre voiture affiche la tension de batterie. Le circuit est basé sur quatre comparateurs LM324 à quatre entrées.

voltmetre-led

Le circuit LM 324 est constitué de 4 amplis op dans un seul paquet, donc l’alimentation est commune.

Pour installer, raccorder le circuit à la batterie, régler R6 afin que les tensions requises soient disponibles sur les broches inversées.

Liste des composants

CI :  LM324
R1 : 15K
R2 : 1,2K
R3 : 680 Ohm
R4 : 680 Ohm
R5 : 680 Ohm
R6 : Pot 10K
R7 : 10K
R8 : 1K
R9 : 1K
R10 : 1K
R11 : 1K
B1 : Batterie de voiture
D1 : Diode zener 5,6V
D2 : Diode led
D3 : Diode led
D4 : Diode led
D5 : Diode led

Source: circuitstoday.com – CC
