Testeur de batterie

3.9
(7)

Ce montage  est un testeur rapide de batterie sans l’utilisation d’une alimentation, il peut tester les piles de  1,5 V à 15 V .

Le switch S1 détermine les deux gammes de tension que le circuit peut tester. Une position peut tester les piles de 3V à 15 V alors que l’autre position  peut tester seulement les piles de 1.5V

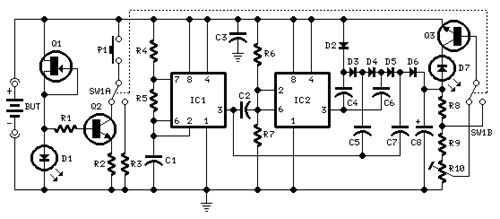

schema testeur batterie

Liste des composants

Résistances:
R1 2K2 1/4W
R2 3R3 1/4W
R3 10R 1/4W
R4 4K7 1/4W
R5 33K 1/4W
R6, R7 100K 1/4W
R8 220K 1/4W
R9 330K 1/4W
R10 500K 1/4W

Condensateurs polyester:
C1,C2 10nF 63V
C3-C7 100nF 63V

Condensateur électrolytique:
C8 220µF 35V

Diodes Leds rouge 5mm:
D1, D7

Diodes:
D2-D6 1N4148 75V 150mA

FET:
Q1 2N3819

Transistors:
Q2, Q3 BC337 45V 800mA NPN

Circuits intégrés:
IC1, IC2 7555 ou TS555CN Cmos Timer

Bouton poussoir:
P1

Interrupteur:
SW1

Batterie de test:
BUT
Source: circuit-projects.com – creative commons
