Les portes logiques AND à multiples entrées

3
(2)

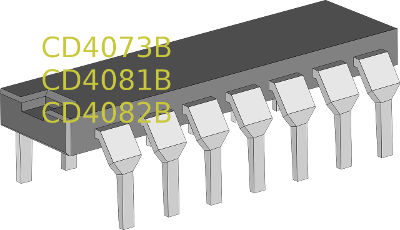

Ce sont des circuits intégrés de technologie CMOS série 4000 en boîtier DIL de Texas instruments. Ils sont utilisés dans les combinaisons logiques. Ils représentent les outils de base de l’électronique numérique. En général son utilisation est facile. Les débutants en électronique peuvent l’utiliser facilement pour créer des montages simples et utiles. Bien sûr les portes logiques ne se limitent pas aux circuits AND. On trouve plusieurs circuits : NAND, OR, NOR, XOR, XNOR.

Dans cet article nous allons découvrir 3 modèles de circuits intégrés AND :

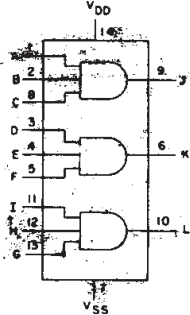

CD 4073B : 3 portes logiques AND à 3 entrées

Nombre de portes : 3
Nombre d’entrées pour chaque porte : 3
Nombre de sortie pour chaque porte : 1
Courant de sortie : -1.5mA / 1.5mA
Tension maximale d’alimentation : 18V
Tension minimale d’alimentation : 3V
Température minimale de fonctionnement : -55°C
Température maximale de fonctionnement : 125°C

CD 4081B : 4 portes logiques AND à 2 entrées

Nombre de portes : 4
Nombre d’entrées pour chaque porte : 2
Nombre de sortie pour chaque porte : 1
Courant de sortie : -1.5mA / 1.5mA
Tension maximale d’alimentation : 18V
Tension minimale d’alimentation : 3V
Température minimale de fonctionnement : -55°C
Température maximale de fonctionnement : 125°C

CD 4082B : 2 portes logiques AND à 4 entrées

Nombre de portes : 2
Nombre d’entrées pour chaque porte : 4
Nombre de sortie pour chaque porte : 1
Courant de sortie : -1.5mA / 1.5mA
Tension maximale d’alimentation : 18V
Tension minimale d’alimentation : 3V
Température minimale de fonctionnement : -55°C
Température maximale de fonctionnement : 125°C

Pour plus de détails veuillez consulter la fiche technique complète de ces 3 circuits intégrés :

http://www.ti.com/lit/ds/symlink/cd4082b.pdf
