Générateur d’onde sinusoïdale à basse fréquence

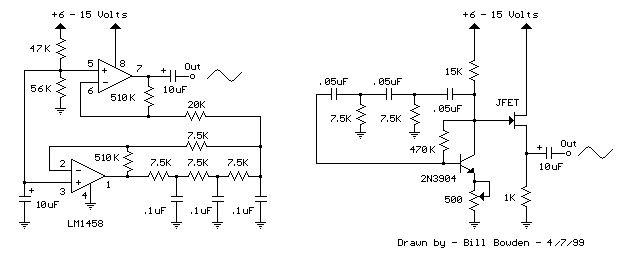

Les deux circuits ci-dessous illustrent un générateur à basse fréquence d’onde sinusoïdale. En décalant la phase du signal à travers un réseau RC, cette oscillation se produit là où le décalage de la phase totale est de 360 dégrées. Le circuit  transistor de droit produit une onde sinusoïdale au niveau du collecteur du 3904, tamponne par le JFET  pour donner une sortie de faible impédance. Le gain de circuit est essentiel pour une faible distorsion et il faut ajuster la résistance de 500 ohms pour avoir une forme d’onde stable avec un minimum de distorsion. Le circuit transistor n’est pas recommandé pour des applications pratiques du aux ajustements critiques nécessaires.

L’oscillateur à déplacement de phase à base d’amp-opest beaucoup plus stable que la version simple de transistor puisque le gain peut être réglé plus haut que le nécessaire pour maintenir l’oscillation et la sortie est prise à partir du réseau RC qui filtre la plupart de la distorsion harmonique. La sortie sinusoïdale du réseau RC est tamponné et l’amplitude restauré par le second (en haut) amp-op qui a un gain de l’ordre de 28dB. La fréquence est autour de 600 Hz pour les valeurs RC affichés (7.5K et 0.1uF) et peuvent être réduits en augmentant proportionnellement les résistances du réseau (7.5K). La valeur 7,5 K à la broche 2 de l’amplificateur opérationnel commande le gain du circuit d’oscillateur et est choisi de telle sorte que la sortie à la broche 1 est légèrement tronquée au niveau des pics positifs et négatifs. La sortie sinusoïdale à la broche 7 est d’environ 5 volts pp utilisant une alimentation de 12 volts et semble très propre sur une portée depuis les filtres de réseau RC sur la plupart de toute distorsion se produisant à la broche 1.

Source: freecircuits.wikidot.com – CC
