Fabriquer une machine d’usinage de circuit imprimé

3
(3)

Jonathan Ward, étudiant du MIT a réalisé cette machine d’usinage de circuit imprimé 2 axes. Elle est très simple à réaliser, et surtout tous les plans sont fournit pour que vous puissiez réaliser la votre.

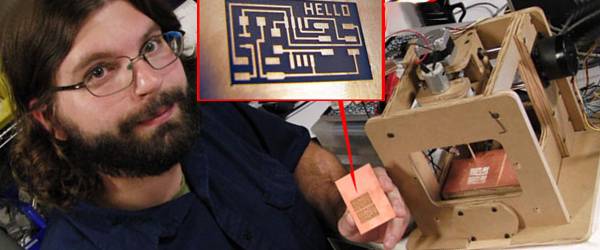

cnc_machine1
C’est sur que vous ne pourrez usiner de grande planche de circuit, mais pour réaliser des petits montages, elle sera parfaite. Cette réalisation est un peu différentes des autres car elle est vraiment étudiée et ne ressemble pas à une réalisation de fond de garage.

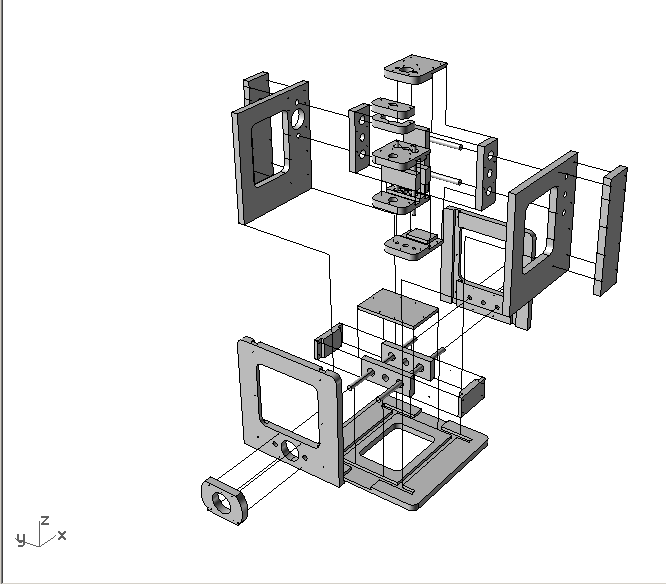

mtm_a-z_animation1
Baptisé MTM A-Z PCB Mill, cette machine peut être réalisé pour un coût de 300€.

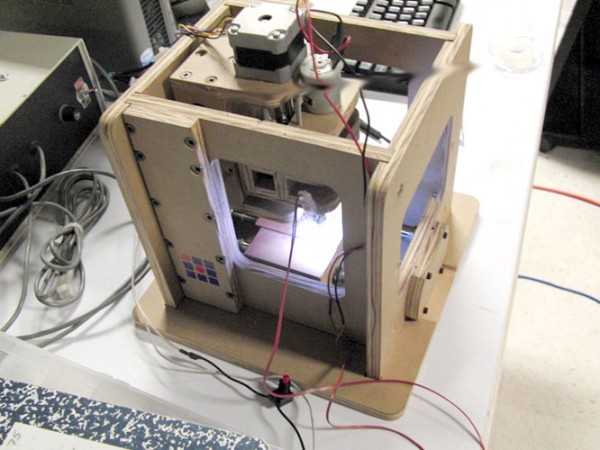

pcb_fab3-1-600x450

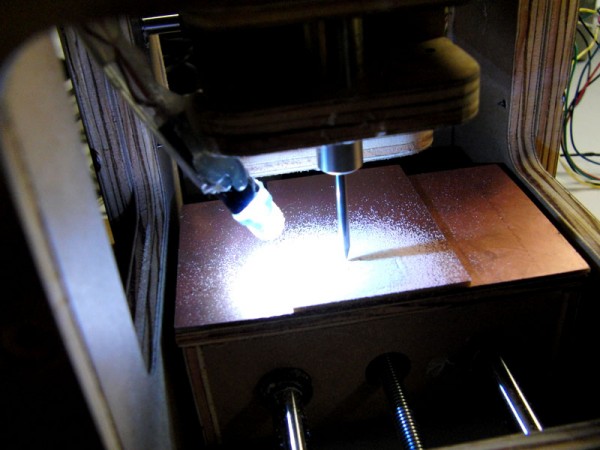

pcb_fab2-600x450

Si vous souhaitez réaliser la votre , retrouvez tous les plan de montages ICI

Source: semageek.com
