Convertisseur IrDA – TTL

5
(1)

Il s’agit d’un simple convertisseur de signaux infrarouges à des niveaux de tension TTL. Il peut être utilisé, par exemple, de communiquer un Palm avec un microcontrôleur ou même un ordinateur.

Le circuit

Fondamentalement, le circuit est un phototransistor à infrarouge dont la sortie est amplifié et inversé pour convertir les impulsions lumineuses reçues en niveaux de tension compatible avec les niveaux TTL.

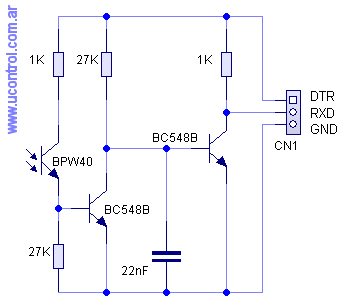

IRDA04Comme on le voit, il y a seulement un connecteur à trois broches. La broche du haut est celui qui est responsable de fournir 5V pour faire fonctionner le circuit. La broche du bas correspond à la masse. Et l’axe central est la livraison du signal équivalent à celui reçu par le phototransistor.

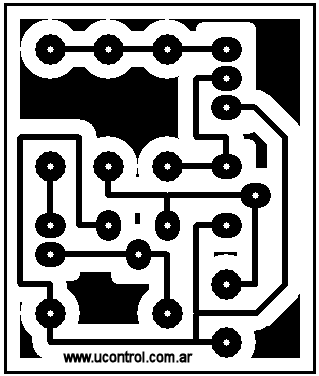

Le circuit imprimé

IRDA02Le montage

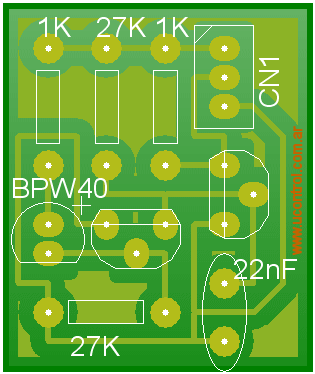

IRDA03IRDA01

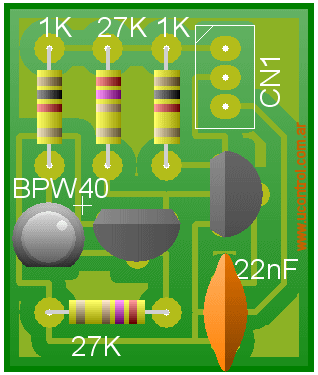

Composants

2 resistances de 1K, 1/8 W
2 resistances de 27K, 1/8 W
1 Condensateur ceramique de 22 nF.
2 Transistors BC548B
1 Phototransistor BPW40 (ou équivalent)
1 Connecteur 3 broches

Source: ucontrol.com.ar – CC
