Bloc Autonome d’Eclairage et de Sécurité

Le « bloc de secours », est un éclairage de sécurité visant à faciliter l’évacuation des bâtiments notamment en cas d’incendie, ou plus simplement d’offrir un éclairage d’appoint dans les lieux de passage (circulations, escaliers, hall, ..) en cas de coupure d’électricité de tout ou partie de l’installation, et ainsi pouvoir se déplacer sans risquer d’accidents corporels.

Schéma général, un seul circuit d’éclairage alimenté

Pour la maintenance des BAES, un dispositif de télécommande devra être installé, permettant des commandes d’allumage et d’extinction à distance. Tous les BAES y seront reliés par le biais de 2 fils de télécommande (+ et -), généralement de couleur noir.
Lorsque des câbles sont utilisés plutôt que du fil sous gaine ICT, les BAES seront alimentés en 5G1,5.
Marron et Bleu pour l’alimentation, Noir (+) et Gris (-) pour la télécommande, le Vert/Jaune n’étant pas à raccorder (appareils classe II).

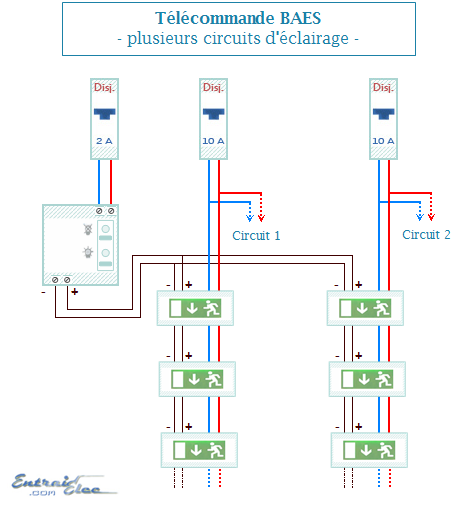

Schéma général, plusieurs circuits d’éclairage alimentés

La télécommande sera la même pour tous les circuits d’éclairage nécessitant l’emploi de BAES

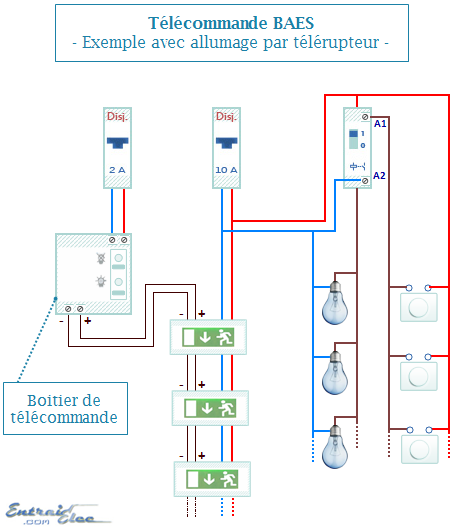

Exemple d’application

Mise en place de BAES dans un escalier, dont l’éclairage fonctionne par télérupteur et boutons poussoirs.

Source: entraidelec.com – cc
