Commande volet roulant depuis un système d’alarme

0
(0)

Commande de volets roulants depuis un système d’alarme type MASTER ARITECH, avec une carte relais 8 sorties ARITECH ATS1811.
Pratique pour commander automatiquement la montée et la descente de volets, indépendamment ou groupés.

Programmation

Créer un groupe avec mise en marche automatique :

ex: groupe 1, tempo de sortie active le lien 10 qui va faire descendre le volet, et désarmement du système active le lien 11 qui fera monter le volet.

Programmer la sortie descente, activée par le lien 10, puis la sortie montée activée par le lien 11.

– Si la commande est impulsionnelle, c’est suffisant.
– Si la commande est en mode « marche/arrêt », il vous faut alors créer une macro logique en impulsionnelle retardée du temps de descente des rideaux (les lien 10 et 11 activent les sorties pendant une durée X).
Le logiciel de gestion TITAN est alors nécessaire.

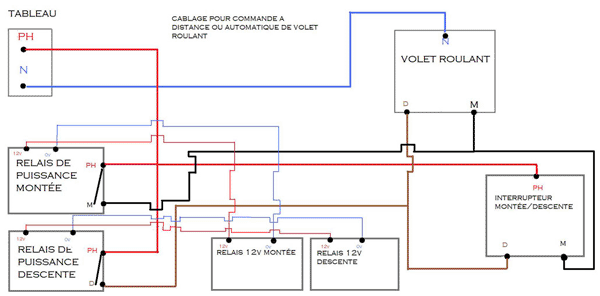

Câblage

cpcdavr

Source: entraidelec.com | CC
