Amplificateur audio stéréo 3W de classe D à faible coût
Cet amplificateur stéréo classe D basse tension 3W à faible coût est basé sur le circuit intégré PAM8403. Le circuit intégré PAM8403 et un amplificateur audio classe D 3w. Il offre un THD + N faible, ce qui lui permet d’obtenir une reproduction sonore de haute qualité. Vous n’avez pas besoin de filtre de sortie passe-bas, ce qui permet d’économiser le coût du système et la surface du circuit imprimé. Avec le même nombre de composants externes, l’efficacité de PAM8403 est bien meilleure que celle d’autres de classe AB. Ce circuit peut prolonger la durée de vie de la batterie, ce qui le rend bien adapté aux applications portables. Le potentiomètre trimmer aide à régler le contrôle du volume, CN1 pour alimenter le signal audio, la mise en sourdine et l’arrêt. LS1 et LS2 pour connecter le haut-parleur. La broche d’arrêt et de sourdine nécessite une entrée de signal de haut niveau, et peut-être connectée aux broches d’alimentation VDD pour un fonctionnement normal.
Caractéristiques
- Alimentation 3.6V 5V DC
- Sortie 3W à 10% THD avec une charge de 4? et une alimentation 5V
- Potentiomètre Trimmer intégré pour régler le volume
- Faible THD + N
- Planche de très petite taille
- Faible bruit
- Protection de court circuit
- Arrêt thermique

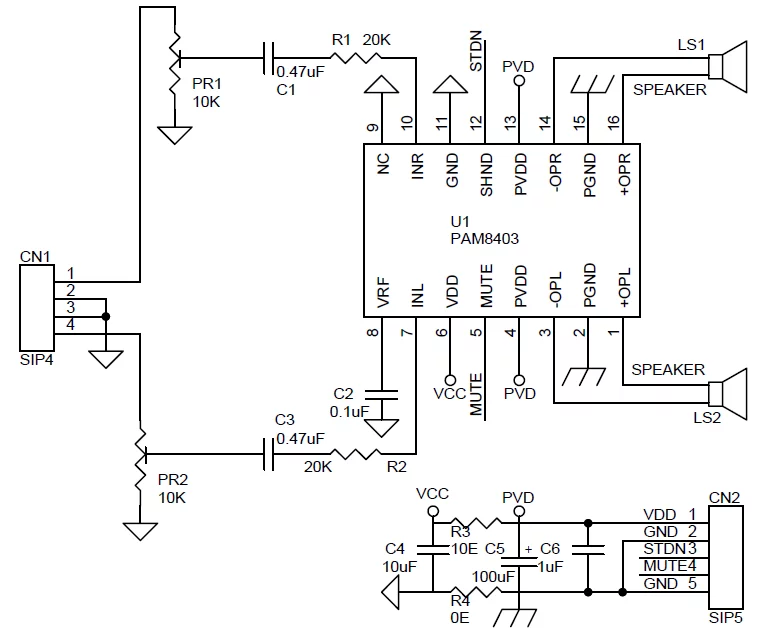

Schéma
Liste des composants électroniques

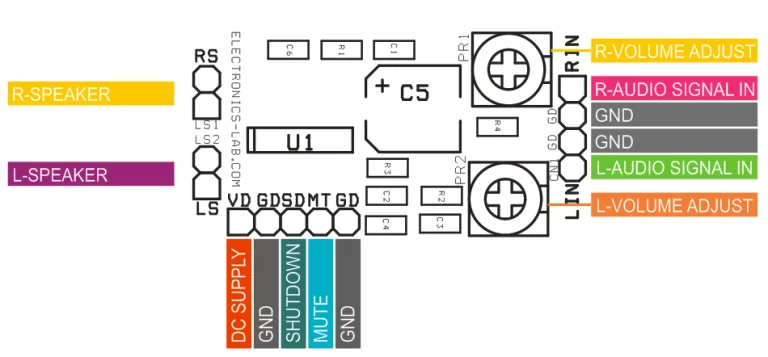

Branchement

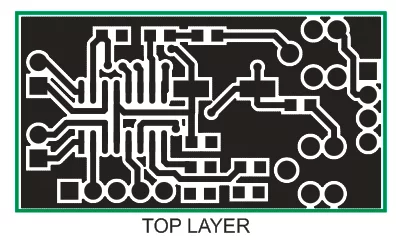

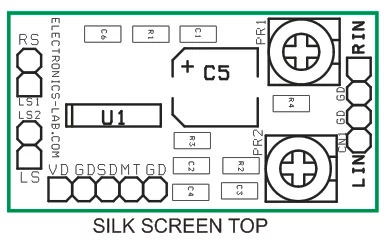

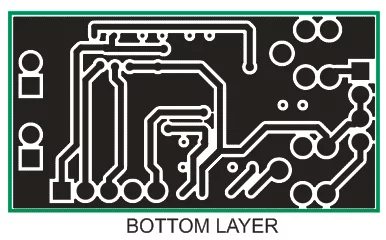

PCB
Vidéo
Source : electronics-lab.com (CC BY-SA 4.0)
