Amplificateur 8 Watts a base de TDA2002

5
(2)

C’est un montage amplificateur a base de TDA2002, il peut fournir une puissance de sortie d’environ 8 watts.

Le circuit intégré TDA2002 est largement utilisé dans les radios et les autoradios, il se caractérise par son excellente qualité sonore.

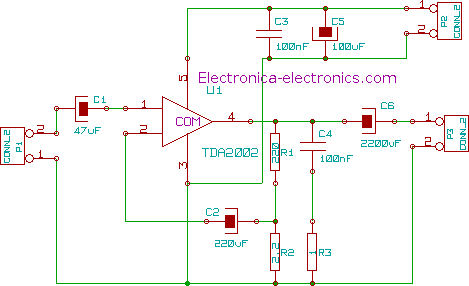

Schéma

amplificateur
TDA2002 – TDA2003

TDA2002
Datasheet

TDA2002

TDA2003

Composants

C1 : 47uF
C2 : 220uF
C3 : 100nF
C4 : 100nF
C5 : 100uF
C6 : 2200 uF
P1 : CONN_2
P2 : CONN_2
P3 : CONN_2
R1 : 220
R2 : 2.2
R3 : 1
U1 : TDA2002

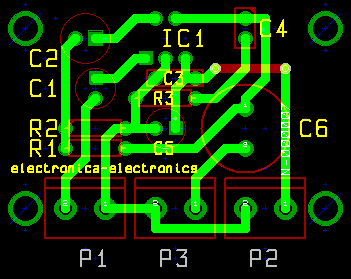

Circuit imprimé

eeschem-2002-3La ligne rouge épaisse est un pont du côté des composants.

eeschem-2002-4

Source: electronica-electronics.com – CC
