Votre disjoncteur vous protège-t-il vraiment ?

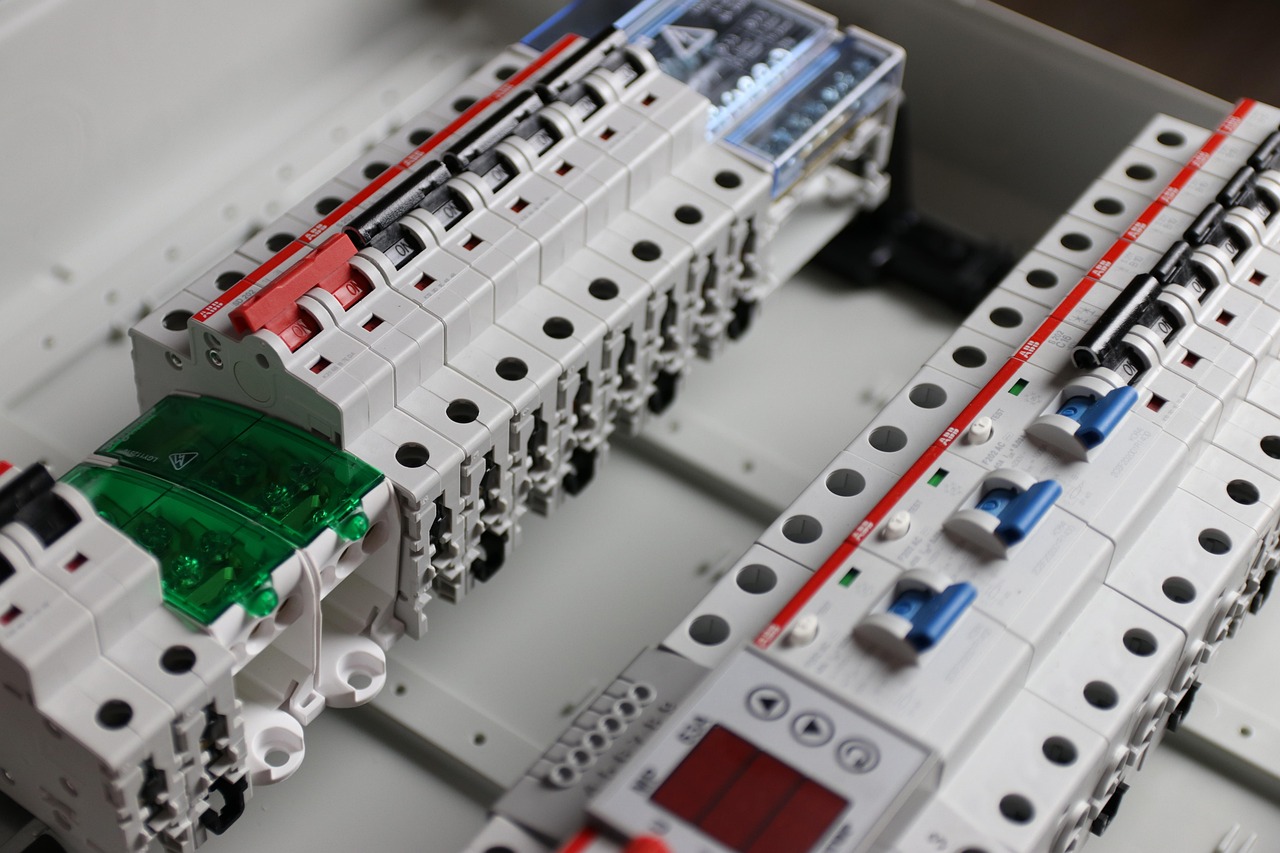

    disjoncteurs

    Le pouvoir de coupure est un élément fondamental dans la protection des installations électriques. Il définit la capacité d’un appareil à interrompre un courant de court-circuit sans subir de dommages. Par exemple, un disjoncteur domestique standard a généralement un pouvoir de coupure de 3 kA à 6 kA, tandis que dans l’industrie, cette valeur peut atteindre 50 kA, voire 100 kA pour les réseaux haute tension. Une coupure insuffisante peut entraîner des arcs électriques destructeurs, mettant en péril les équipements et la sécurité des personnes. Le respect des normes, comme la CEI 60947 pour les disjoncteurs industriels, garantit une protection efficace contre les surintensités. En conséquence, le choix du bon pouvoir de coupure est essentiel pour assurer la fiabilité et la sécurité des systèmes électriques, réduisant ainsi les risques de pannes et d’incendies.

    Définition et importance

    Le pouvoir de coupure représente le courant maximal qu’un disjoncteur ou un fusible peut interrompre en toute sécurité. Il empêche les courts-circuits de provoquer des surchauffes, des arcs électriques et des destructions d’équipements. Un disjoncteur sous-dimensionné peut ne pas interrompre le courant de défaut, ce qui augmente le risque d’incendie ou d’endommagement du réseau. Par ailleurs, le pouvoir de coupure dépend de la tension et du type de courant (alternatif ou continu), influençant les choix techniques. Respecter les seuils définis par les normes comme CEI 60947 ou NF C 63-120 garantit une protection optimale contre les incidents électriques.

    Valeurs types du pouvoir de coupure

    Les valeurs standards du pouvoir de coupure varient selon l’environnement d’utilisation :

    Type d’installation Pouvoir de coupure typique
    Résidentielle 3 kA – 6 kA
    Industrielle légère 10 kA – 15 kA
    Industrielle lourde 20 kA – 100 kA

    Comparaison entre disjoncteurs et fusibles

    Les disjoncteurs et les fusibles sont les principaux dispositifs de coupure en électricité. Voici un tableau comparatif :

    Critère Disjoncteur Fusible
    Réutilisabilité Oui Non
    Temps de réponse Rapide Très rapide
    Coût Plus élevé Moins élevé
    Pouvoir de coupure Élevé Variable selon le type

    Comment choisir le bon dispositif ?

    Le choix entre un disjoncteur et un fusible dépend de plusieurs critères techniques et économiques.

    • Le courant de court-circuit estimé : Il est crucial de choisir un appareil dont le pouvoir de coupure dépasse le courant maximal possible. Par exemple, dans un tableau domestique, un disjoncteur de 6 kA suffit généralement, tandis qu’une installation industrielle exposée à des courants de court-circuit élevés, comme une usine métallurgique, exige des disjoncteurs de 50 kA ou plus.
    • Le type d’installation : Un logement utilise des disjoncteurs divisionnaires de 3 kA à 6 kA, alors qu’une usine sidérurgique ou une raffinerie nécessite des protections bien plus robustes.
    • Le coût et la maintenance : Les fusibles, comme les modèles HPC utilisés en protection moteur, sont abordables mais doivent être remplacés après chaque coupure. En revanche, un disjoncteur magnéto-thermique, bien que plus cher, est réarmable et plus pratique pour des installations nécessitant des interventions fréquentes.

    Conclusion

    Le pouvoir de coupure est un critère essentiel pour la protection des installations électriques. Un bon choix entre disjoncteurs et fusibles garantit sécurité et fiabilité.
