Une bougie électronique pour proteger votre bébé

4
(4)

bougie-electronique

Cette bougie électronique est réalisé non seulement pour l’éclairage elle peut aussi vous indique la température ambiante.

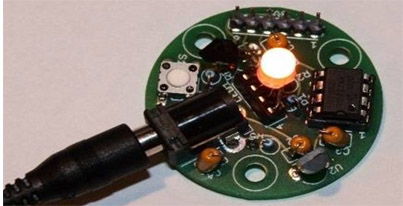

Le montage électronique est basé sur un microcontrôleur PIC 12F683P et un capteur de température analogique MCP9701A.
Avec une led RGB le montage indique la température ambiante le code des couleurs utilisé est intuitif avec une couleur bleu indiquant les températures les plus faibles et une couleur rouge pour les températures plus élevés.

Pour connaître la température d’une façon précise, lors de la mise sous tension la LED clignote avec un code de couleur particulier, bleu par palier de 10° et rouge par palier de 1°. Par exemple, au démarrage, pour afficher une température de 23°, le LED va clignoter 2 fois en rouge puis 3 fois en bleu.

William est le réalisateur de ce montage a utilisé son création pour réaliser un monitoring intelligent de la température de la chambre d’un bébé.

Video de démonstration

Source: hackaday.com | semageek.com – CC
