Un transceiver 50 Mhz

    transceiver1Le transceiver 50 Mhz décrit dans ces lignes est de conception modulaire, toutes les platines sont réunies entre-elles par des morceaux de cable coaxial miniature 50 ohms.
    Chaque module peut ainsi être testé séparément et aussi remplacé par un autre type de montage.
    Par exemple,un ampli FI à deux mosfet BF960 peut remplacer le TCA440.
    Le niveau du BFO étant règlable, il est possible d’ajuster le niveau de HF nécessaire au bon fonctionnement du détecteur de produit.

    La fréquence intermédiaire de 12 Mhz a été choisie pour diverses raisons:
    1°-Un filtre à quartz en échelle sur cette fréquence présente une impédance proche de 50 ohms le rendant facilement raccordable aux amplis large bande (Norton, ou autre).
    2°-Le faible coût des cristaux .
    3°-La fréquence élevée permet une bonne élimination des produits de mélange.

    La bande 50 Mhz n’étant ouverte que 3 mois dans l’année, j’ai décidé de prévoir une entrée transverter.
    La puissance de sortie d’un à deux Watts permet déjà de belles liaisons.

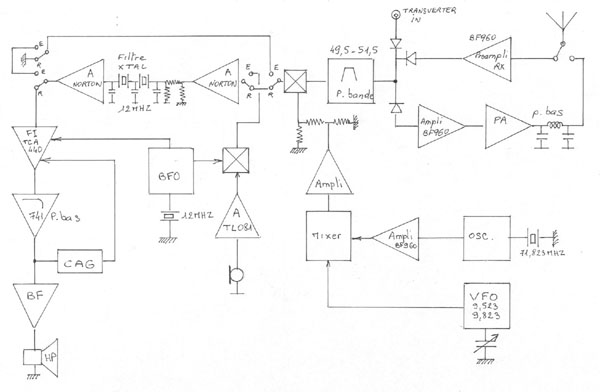

    Synoptique du transceiver

    transceiver2



    VFO ou VXO (au choix)

    1°-La solution VXO
    Si vous avez la chance de disposer de cailloux autour de 20.8 Mhz, la solution est simple, rapide et élégante.De plus il y a toujours la possibilité d’en monter deux de même fréquence en parallèle pour accroitre la plage couverte.
    Le premier transistor est monté en oscillateur et le second triple la fréquence.

    La self en série avec le quartz est à ajuster de manière à obtenir une excursion en fréquence correcte tout gardant une stabilité correcte.La diode varicap peut avantageusement être remplacée par un condensateur variable de bonne qualité de 20 à 50 pF maxi

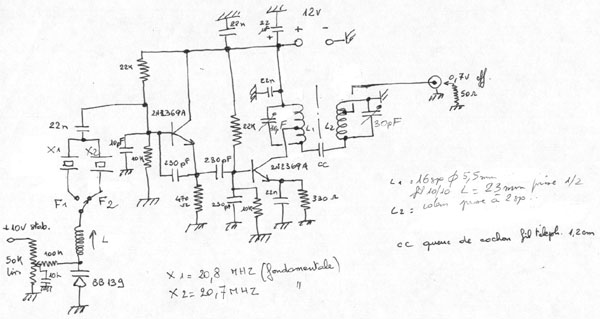

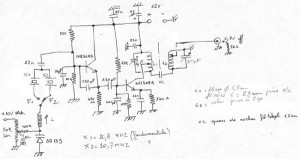

    Voyons le schéma:

    transceiver3

    2°-La solution VFO
    C’est celle choisie par l’OM (Pourquoi faire simple si on peut faire compliqué !)
    Ce VFO se décompose en 2 blocs:

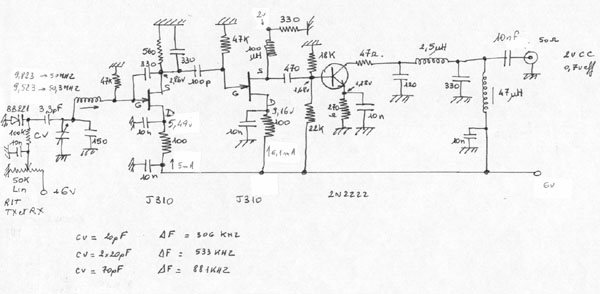

    …..Le VFO proprement dit, il couvre de 9.823 à 9.523 Mhz.
    Les précautions habituelles seront prises pour sa réalisation, il sera blindé et rigide. La sortie sera atténuée pour être compatible avec l’entrée du mixeur.

    transceiver4

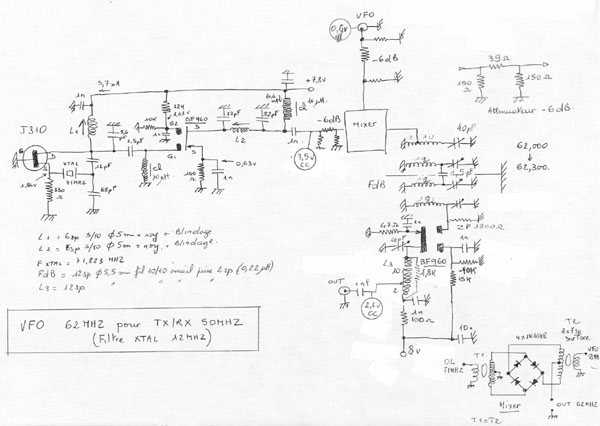

    …..Le mixeur (71.823 Mhz – F VFO) et l’ampli 62 Mhz.

    Le filtre passe-bande sortie mixeur est particulièrement efficace, il assure une excellente réjection des produits de mélange indésirables.
    Le BF960 redonne du punch au signal filtré

    transceiver5

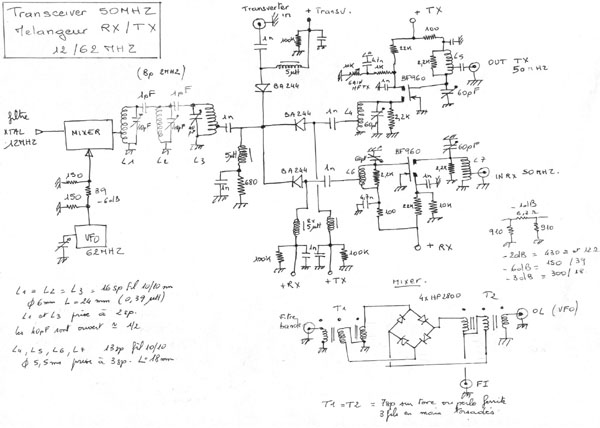

    Mélangeur RX / TX

    Le mixeur et le filtre passe-bande sont communs à l’émission et à la réception, les voies Rx et TX sont commutées par des diodes PIN (il y en a des quantités à récupérer dans les tuners TV). Au vu du gain impressionnant des BF960 à cette fréquence, j’ai volontairement amorti les selfs drain et gate par des résistances. Cela améliore la stabilité de l’ensemble.

    transceiver6

    Filtre à quartz

    C’est le coeur du transceiver, du soin apporté à sa réalisation dépendra de la qualité de réception.
    Ce filtre nécessite une impédance de charge de 50 ohms. Les cristaux 12 Mhz sont du même lot et à + ou – 50 Hz .

    Les articles techniques de F1BAE m’ont insité à utiliser des amplificateurs Norton.
    Ce type d’ampli peu bruyants ont des caractéristiques électriques impressionnantes et génèrent un point d’interception élevé au récepteur.

    Il ne faudra pas oublier de placer un atténuateur entre le premier BFR91 et le filtre à quartz car ce dernier a besoin de voir une impédance stable.

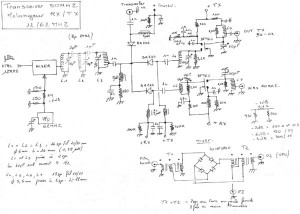

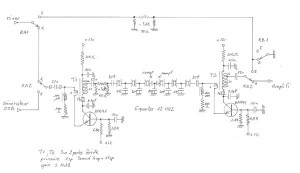

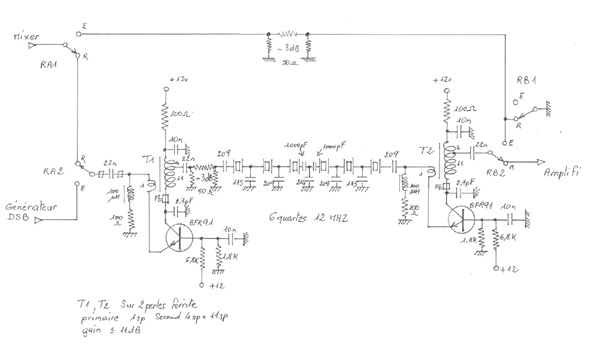

    Voyons le montage proposé

    transceiver7

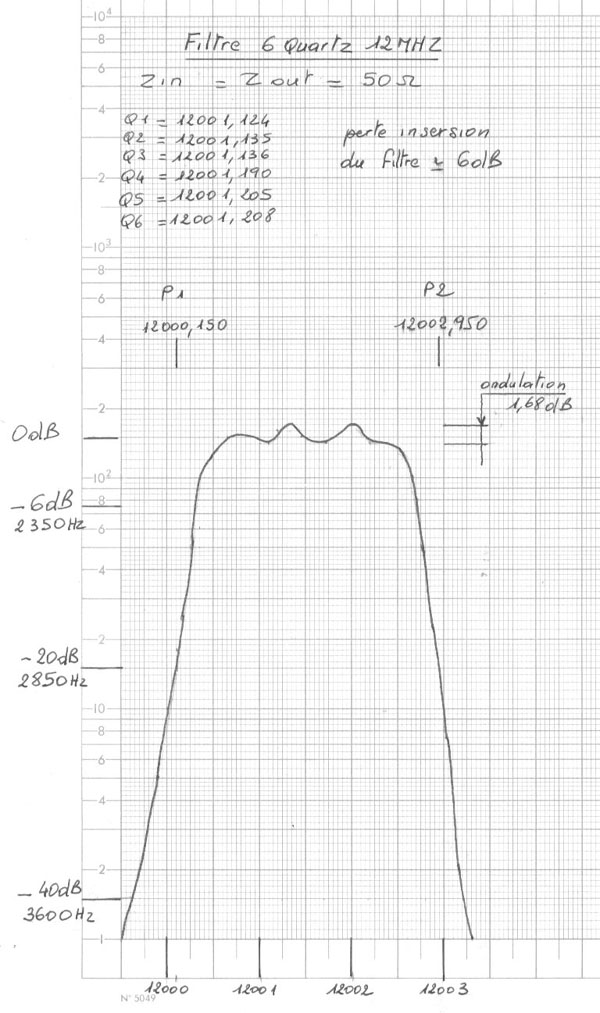

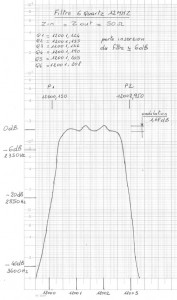

    Et la courbe de réponse mesurée

    transceiver8

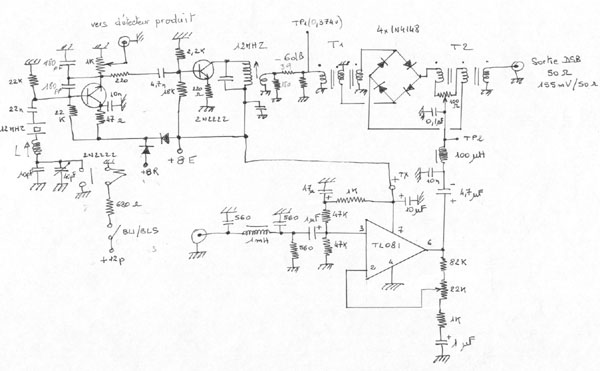

    Générateur de DSB

    La self L et la capacité en série avec le quartz porteur permettent de se caler de part et d’autre du filtre à quartz. On commencera par court-circuiter les capacités ajustables et en jouant sur le noyau de L règler la BLS, ensuite en enlevant le court-circuit il faudra jouer sur C pour règler la BLI.

    Le potentiomètre de 100 ohms en série avec deux enroulements de T2 permet d’affiner l’équilibrage du modulateur équilibré.

    transceiver9

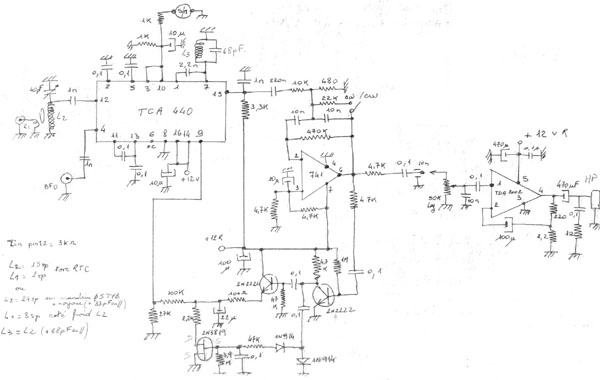

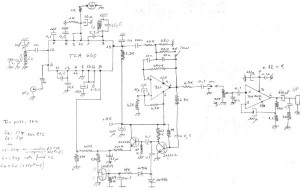

    Amplis FI et BF, CAG

    Cet ampli FI est tiré d’un ancien radio-REF, il est simple et doté d’une CAG très efficace.
    J’ai adapté au mieux l’impédance d’entrée du TCA à la sortie de l’ampli Norton du filtre à quartz.

    Si vous regardez les caractéristiques du TCA 440, vous remarquerez que l’input frequency range du circuit va de 0 à 2 Mhz !
    Rassurez-vous à 12 Mhz il a encore assez de gain, certains exemplaires étant plus nerveux que d’autres.

    transceiver10

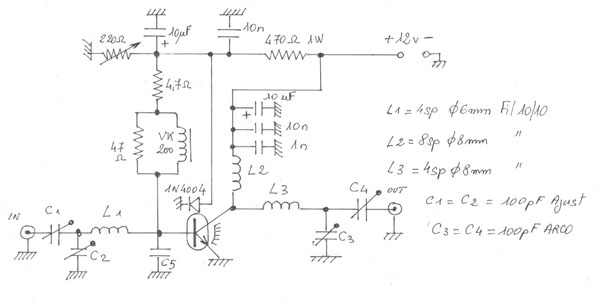

    Ampli de puissance émission

    Il utilise un transistor tourelle VHF genre 2N5590 prévu pour délivrer 8 à 10 W HF.
    Il faudra ajuster le potentiomètre de 220 ohms de manière à obtenir un courant de repos dans le collecteur de 30 mA.
    Les capacités ajustables seront règlées pour un maximum de puissance de sortie.
    Sur les différents amplis réalisés je n’ai pas cablé C5. Avec certains transistors une capacité de quelques dizaines de pF peut être utile.
    La diode 1N4148 est collée sur le boitier du transistor.

    transceiver11

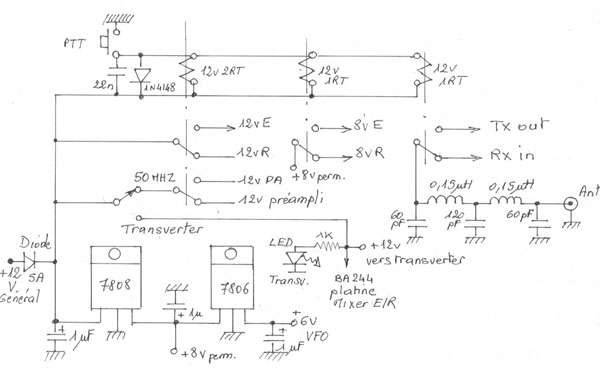

    Commutations, alimentations et filtre passe-bas

    transceiver12

    Réalisation

    La construction d’un transceiver 50 Mhz est un travail de longue haleine. Les deux premiers éléments à mettre en oeuvre sont le VFO et le filtre à quartz.
    Pour le VFO on s’assurera de sa stabilité, de son niveau de sortie et de la couverture en fréquence.

    Concernant le filtre à quartz, le tri des éléments sera primordial, le tracé de la courbe de réponse permettra de situer avec précision la fréquence des porteuses latérales.
    Le VFO et le PA sont cablés dans le style manhattan.

    Afin de ne pas encombrer le site, je n’ai pas représenté les divers circuits imprimés, ils peuvent être obtenus sur demande via mon mail.

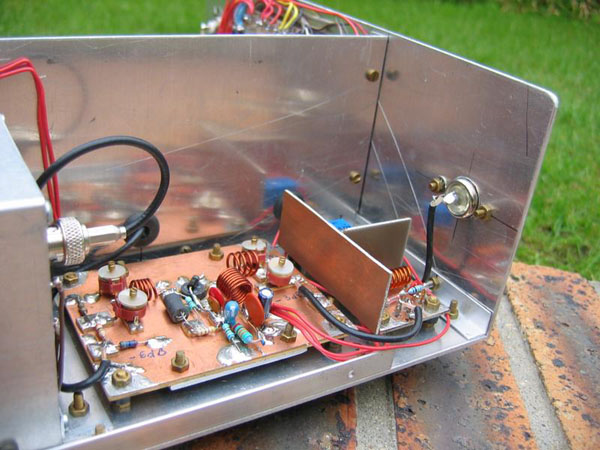

    Photographies de la réalisation

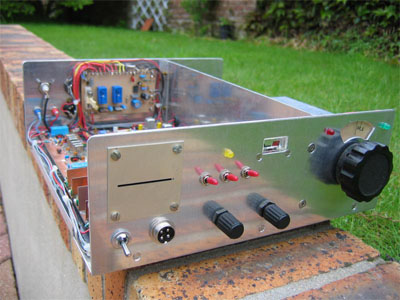

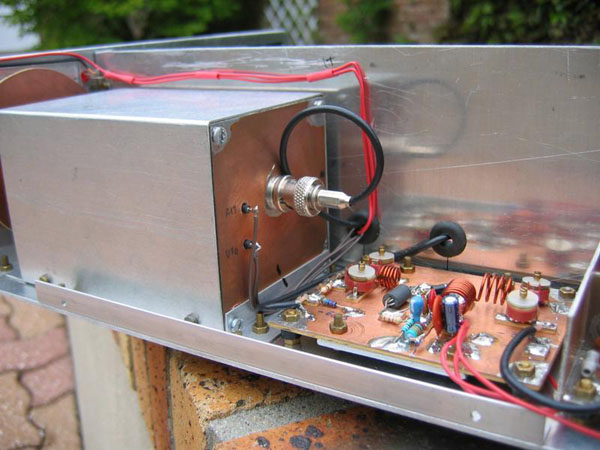

    Admirez la belle mécanique ! cela m’a pris beaucoup de temps…

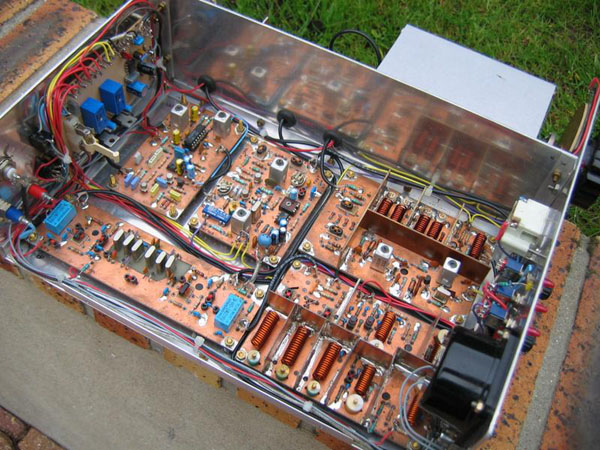

    transceiver13transceiver14transceiver15

    Conclusion

    L’utilisation d’un transceiver monobande sur le 6 M évite de monopoliser un autre transceiver pour l’écoute de cette bande sporadique.
    La puissance de 2W associée à une bonne antenne permet des liaisons à travers toute l’Europe.
    Un petit ampli linéaire identique au PA de ce montage a été aussi réalisé, la puissance de sortie obtenue grimpe alors à 15 W.

    Je vous souhaite bonne réalisation et bon trafic sur la bande MAGIQUE.
