Télécommande RF 3 canaux

2.7
(3)

Il s’agit d’un émetteur RF 3 canaux pour commande à distance. Il est alimenté par pile 3V.

Émetteur

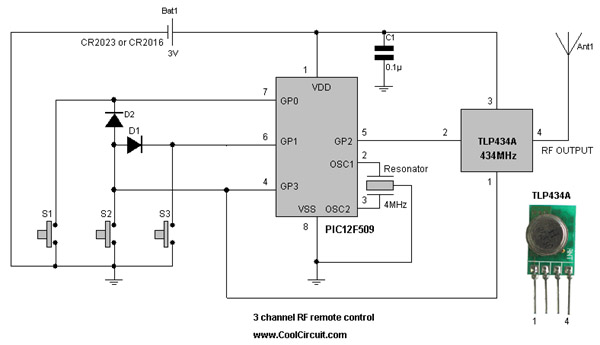

Cette télécommande utilise un PIC12F509 de Microchip qui est un microcontrôleur 8 pin monopuce conçu pour les applications à faible nombre de broches avec mémoire flash.

Le module émetteur RF pour ce projet est un TLP434A (433,92 MHz) qui est un émetteur sans fil Ultra petit est idéal pour les projets de télécommande ou les transferts de données à distance. cet unité compacte peux fonctionne avec une tension de 2V à 12V.

Pour réduire la puissance en mode veille et prolonger la vie de la batterie, j’ai utilisé un microcontrôleur PIC12F509.

3crfrc1

Récepteur

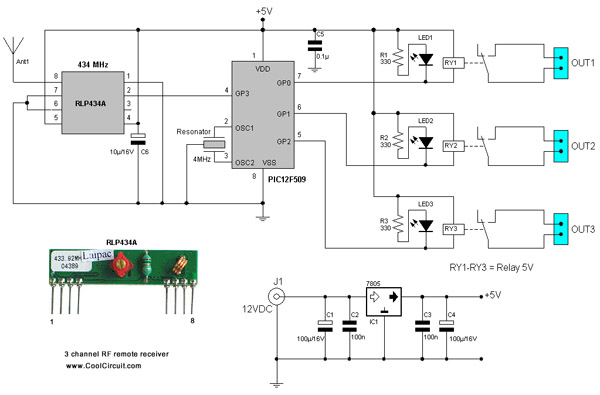

Le RLP434A qui est un récepteur radio compact (RF) travaille directement avec l’émetteur TLP434A sur une fréquence de fonctionnement de 433.92MHz. Ideal pour de nombreuses applications, y compris les robots, où les commandes peuvent être envoyées directement au robot, sans la nécessité d’une connexion filaire. Convient pour des débits de données allant jusqu’à 4.8KHz, et le courant typique d’opération est seulement 4.5mA.

3crfrc2

Pour plus de détails
