L’un des premiers fournisseurs mondiaux de semi-conducteurs pour applications de traitement de signal de hautes performances et l’un des premiers fournisseurs de circuits intégrés RF (radiofréquences), annonce ce jour la disponibilité de deux nouveaux synthétiseurs de fréquence PLL (Phase Locked Loop) qui conjuguent un niveau de flexibilité maximum et un bruit de phase minimum. Référencés ADF4151 et ADF4196, ces deux synthétiseurs PLL s’intègrent sans difficulté dans un large éventail d’applications parmi lesquelles les infrastructures de communications, les stations de base, les applications radar Doppler et à impulsions, les équipements de test et de mesure, les systèmes point-à-point hyperfréquences, les radios mobiles privées (PMR), les liaisons radios VSAT (Very Small Aperture Terminal — terminal à très petite ouverture) et les applications aérospatiales.
• Pour télécharger la fiche technique et commander des échantillons ou des cartes d’évaluation technique du synthétiseur ADF4151 : http://www.analog.com/adf4151
• Pour télécharger la fiche technique et commander des échantillons ou des cartes d’évaluation technique du synthétiseur ADF4196 : http://www.analog.com/adf4196
• Pour télécharger la nouvelle version de l’outil de conception ADIsimPLL™: www.analog.com/adisimpll
• Découvrez la gamme complète synthétiseurs ADI à la pointe du marché : www.analog.com/pll
• Bénéficiez de l’assistance technique des experts en technologie RF au sein de la communauté EngineerZone™ : http://ez.analog.com/rf

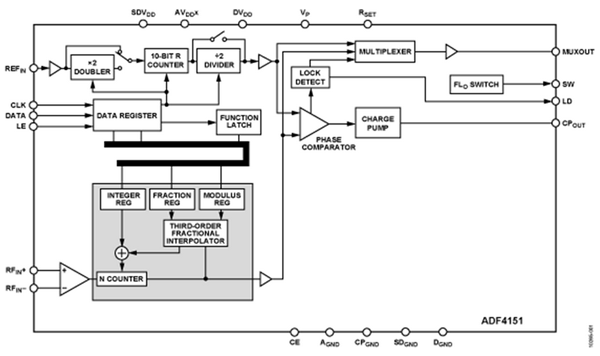

Avec une bande passante RF de 3,5 GHz, le synthétiseur ADF4151 permet de mettre en œuvre un synthétiseur PLL de type fractionnaire ou à N entier. Ce synthétiseur se compose d’un détecteur de fréquence et de phase numérique à faible niveau de bruit, d’une pompe de charge haute précision et d’un diviseur de référence programmable. Son brochage est compatible avec celui de la PLL 4,4 GHz ADF4350 abondamment utilisée dans l’industrie. Lorsque ces deux PLL sont associées, l’ADF4151 permet d’utiliser un oscillateur commandé en tension (VCO) externe, avec à la clé une baisse sensible du bruit de phase sans modification majeure du circuit imprimé.
Synthétiseur PLL fractionnaire/ à N entier ADF4151 —Principales caractéristiques
• Tension d’alimentation : 3 à 3,6 V
• Compatibilité logique 1,8 V
• L’alimentation séparée de la pompe de charge étend à 5 V la tension d’accord des systèmes alimentés sous 3 V
• Diviseur préalable programmable « dual-modulus » de 4/5 ou 8/9
• Phase de sortie RF programmable
• Interface série 3 fils
L’ADF4196 est une PLL fractionnaire 6 GHz à temps d’établissement ultra-court qui a été spécifiquement conçue pour répondre aux délais de verrouillage GSM/EDGE qu’exigent les infrastructures de communications, ainsi que les radars Doppler et à impulsions. Associée à un filtre de boucle externe et à un oscillateur commandé en tension (VCO), la PLL ADF4196 peut atteindre un délai de verrouillage inférieur à 5 µs. Elle se compose d’un détecteur de fréquence et de phase numérique à faible niveau de bruit et d’une pompe de charge différentielle haute précision.
Synthétiseur PLL fractionnaire/ à N entier ADF4151 — Principales caractéristiques
• Sauts de fréquence de 5 µs dans la bande GSM avec établissement de phase en moins de 20 µs
• Erreur de phase de 1◦ eff avec une sortie RF de 4 GHz
• Phase de sortie programmable numériquement
• Interface série 3 fils
• Amplificateur différentiel faible bruit sur puce
• Facteur de mérite du bruit de phase : -216 dBc/Hz
Les PLL ADF4151 et ADF4196 bénéficient de la nouvelle version de l’outil complet de conception/simulation de synthétiseurs PLL ADIsimPLL™. Également annoncée ce jour, la version 3.41 d’ADIsimPLL prend en charge les toutes dernières PLL d’ADI et intègre plusieurs améliorations fonctionnelles. Cet outil de développement est disponible gratuitement en téléchargement sur le site www.analog.com/adisimpll.
Une gamme de circuits intégrés RF qui couvre toute la chaîne du signal RF
Grâce à une association hors pair de compétences en conception, de maîtrise des systèmes et de technologies de fabrication, Analog Devices propose la plus large gamme de produits RF couvrant la totalité de la chaîne du signal RF, depuis les blocs de fonction RF de haute performance à la pointe de l’industrie jusqu’aux émetteurs-récepteurs mono-circuit de courte portée et 3G/4G à haut niveau d’intégration. Les blocs de fonctions RF incluent des boucles PLL, des synthétiseurs DDS et VCO/PLL intégrés, des détecteurs de puissance RMS TruPwr™, des amplificateurs logarithmiques, à gain variable (VGA), de puissance, à faible bruit et autres, des mélangeurs RF et des modulateurs et des démodulateurs à conversion directe. Ces produits bénéficient d’un grand nombre de ressources de conception facilitant le développement de systèmes RF : outils de conception gratuits, circuits de référence labellisés Circuits from the Lab™ et forums techniques EngineerZone™. Pour tout complément d’information : www.analog.com/rf
Source: Analog Devices
