Le démarrage d’un moteur électrique triphasé est une étape cruciale pour assurer son bon fonctionnement et éviter des contraintes mécaniques et électriques importantes. Le schéma de démarrage étoile/triangle est une méthode largement utilisée pour limiter la pointe de courant au démarrage tout en permettant au moteur d’atteindre son régime nominal.
Principe de fonctionnement d’un moteur triphasé
Un moteur asynchrone triphasé à cage est constitué de trois phases d’alimentation électrique qui créent un champ magnétique tournant. Ce champ magnétique interagit avec les conducteurs du rotor, générant ainsi un couple qui fait tourner le moteur. Les moteurs triphasés peuvent être alimentés en 220/400 V ou 690 V, selon les besoins de l’installation.

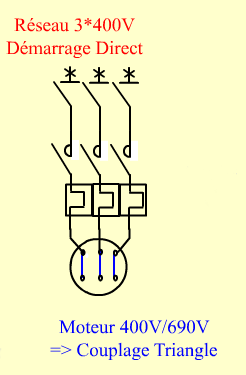

Couplage Triangle sur un réseau 3 x 400 V
Sur un réseau 3 x 400 V, le moteur est couplé en triangle. Cela signifie que les bobinages du moteur sont connectés entre deux phases. Chaque bobinage reçoit donc une tension de 400 V. Cette configuration permet au moteur de fonctionner à pleine puissance et d’atteindre son couple maximal.
Cependant, le démarrage direct avec ce couplage peut provoquer des pointes de courant importantes, généralement 6 à 8 fois le courant nominal. Ces pointes peuvent endommager les équipements électriques et entraîner une surcharge du réseau.
Couplage Étoile sur un réseau 3 x 690 V
Lorsque le moteur est alimenté par un réseau 3 x 690 V, le couplage étoile est utilisé. Dans cette configuration, chaque bobinage du moteur est connecté entre une phase et le point neutre. La tension appliquée à chaque bobinage est donc de 400 V, soit environ 58 % de la tension de ligne. Ce couplage est également utilisé pour des moteurs haute tension afin de répartir la tension entre les différents bobinages.
Malgré l’efficacité de cette méthode pour réduire les pointes de courant, elle n’est pas toujours applicable sur des réseaux de 400 V sans adaptation, car le moteur serait sous-alimenté.

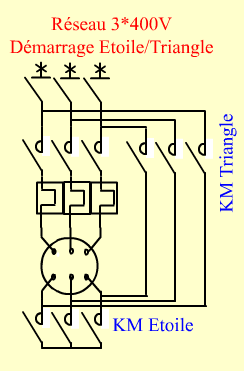

Démarrage étoile/triangle
Pour éviter les pointes de courant importantes au démarrage tout en permettant au moteur de fonctionner à pleine capacité, le schéma de démarrage étoile/triangle est utilisé. Ce système commence avec un couplage étoile, puis, une fois le moteur suffisamment accéléré, il passe en couplage triangle.
Démarrage en Étoile
Lors du démarrage en étoile, chaque bobinage du moteur reçoit une tension plus faible, réduisant ainsi le courant de démarrage à environ un tiers de celui d’un démarrage direct en triangle. Cette réduction de courant limite les chocs électriques dans le système d’alimentation et protège les composants mécaniques du moteur contre des forces excessives.
Passage en Triangle
Après une période prédéfinie ou lorsque le moteur atteint environ 80 % de sa vitesse nominale, le moteur est couplé en triangle. Ce changement permet au moteur de fonctionner à pleine puissance, puisque chaque bobinage reçoit la tension nominale du réseau (400 V dans le cas d’un réseau 3 x 400 V).
Avantages du démarrage étoile/triangle
- Réduction du courant de démarrage : Le courant de démarrage est significativement réduit, minimisant ainsi les chocs sur le réseau électrique.
- Protection du moteur : En limitant la tension au démarrage, on évite des contraintes mécaniques importantes sur les composants internes du moteur, comme les roulements.
- Réduction des pertes : Le système permet de réduire les pertes électriques lors du démarrage, ce qui améliore l’efficacité globale de l’installation.
Inconvénients
- Pertes de couple au démarrage : Étant donné que la tension appliquée est réduite en mode étoile, le couple moteur est également diminué, ce qui peut poser problème pour des applications nécessitant un couple élevé dès le démarrage.
- Transition étoile/triangle : Le passage de la configuration étoile à triangle peut générer des surtensions et des à-coups mécaniques, surtout si le moment de commutation est mal synchronisé.
- Complexité du système : L’ajout de contacteurs et d’un temporisateur pour la transition entre étoile et triangle complique l’installation et peut augmenter les coûts de maintenance.
Le schéma de démarrage étoile/triangle est une méthode éprouvée et efficace pour limiter les pointes de courant au démarrage d’un moteur triphasé tout en garantissant une bonne performance une fois que le moteur est en régime de croisière. Malgré quelques inconvénients, cette technique reste populaire dans de nombreuses applications industrielles, notamment pour des machines de grande taille où la réduction des chocs électriques et mécaniques est cruciale.
