Этот автоматический зарядное устройство предназначено для постоянного подключения к аккумулятору. Оно автоматически включается, когда напряжение аккумулятора падает, обеспечивая эффективную подзарядку. Как только напряжение достигает оптимального уровня заряда, зарядное устройство автоматически отключается, предотвращая перезарядку и продлевая срок службы аккумулятора. Идеально подходит для поддержания производительности аккумуляторов в долгосрочной перспективе, это устройство предлагает удобное и надежное решение для управления зарядкой аккумуляторов.

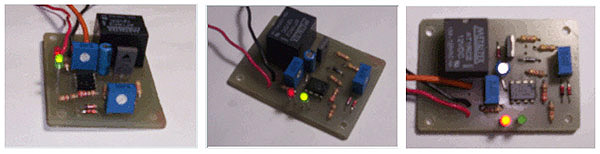

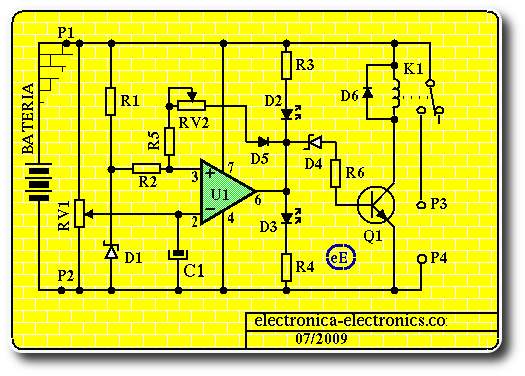

Соберите зарядное устройство для аккумулятора 12В PDF -> Скачать схему в формате PDF
Компоненты
R1= 330 1/4W
R2= 1k 1/4W
R3= 1k 1/4W
R4= 1k 1/4W
R5= 470 1/4W
R6= 4k7
RV1=RV2= 10k
D1= Ценеровский диод 7,5В 1/2W
D2= Зеленый светодиод
D3= Красный светодиод
D4= Ценеровский диод 3,3В 1/2W
D5=D6 1N4148
U1= LM741
Q1= TIP 41 | (BD135)
K1= Реле 12В 15А
C1= 100uF/16V
Трансформатор выдает напряжение 2 x 12 вольт и силу тока 6 ампер. Последовательно установленное сопротивление, обозначенное как R, используется для ограничения зарядного тока аккумулятора. Это сопротивление играет важную роль в регулировании потока тока, предотвращая возможную перегрузку и обеспечивая безопасную и эффективную зарядку аккумулятора. Благодаря этой конфигурации система гарантирует оптимальную защиту и лучшее управление сроком службы аккумулятора.
Сопротивление позволяет контролировать время зарядки, регулируя его значение, уменьшая или увеличивая его. При необходимости его также можно удалить.
T1= 220/12+12 6A R= 2,2 10W

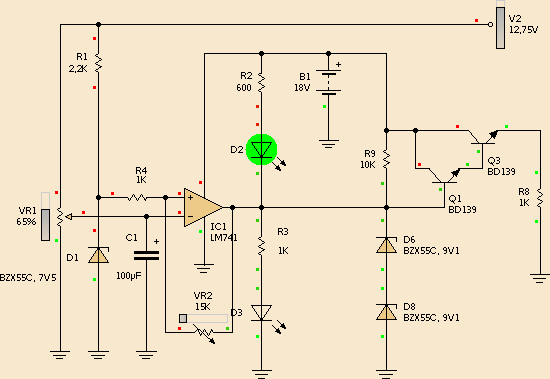

Livewire Симуляция

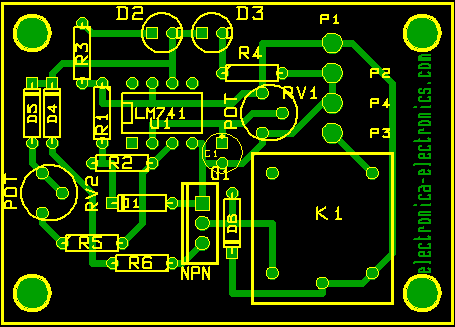

Печатные схемы

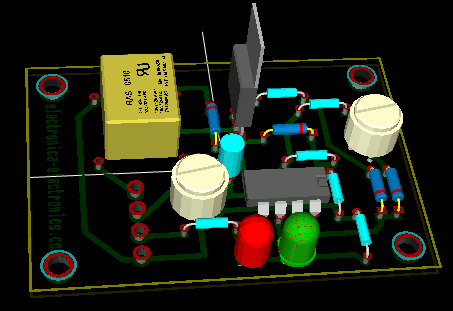

3D Вид
Источник: electronica-electronics.com – creative commons
