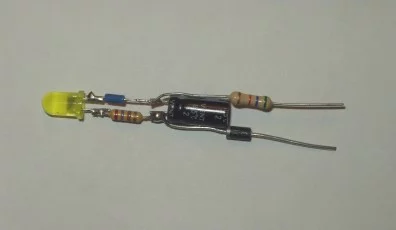

Она состоит из светодиода, двух конденсаторов, двух резисторов, диака и диода. Принцип работы схемы основан на заряде конденсатора через диод и резистор. Когда напряжение на конденсаторе достигает 30 В, диак пропускает электрический разряд, и конденсатор разряжается через диак, вызывая мигание светодиода. Временная постоянная схемы, определяющая частоту мигания, зависит от значений таких компонентов, как конденсатор и резистор. Важно, чтобы конденсатор выдерживал напряжение не менее 40 В, чтобы избежать перегрузки, которая может повредить схему. Эта простая практическая реализация может быть полезна во многих сигнальных приложениях, где требуется прерывистый или пульсирующий свет.
Диак: полупроводниковый компонент с пороговым напряжением проводимости
Диак — это электронный компонент, используемый для запуска электрических импульсов в колебательных цепях. Он состоит из двух последовательно соединённых электродов, которые могут управляться переменным напряжением. Когда приложенное напряжение достигает определённого уровня, диак начинает проводить ток в обоих направлениях, что приводит к быстрой разрядке конденсатора в колебательном контуре. Эта способность к двунаправленному пробою делает диак идеальным элементом для сигнальных, времязадающих и фазоуправляющих схем. Диаки часто применяются совместно с такими компонентами, как конденсаторы, резисторы и диоды, для создания простых и эффективных колебательных схем.

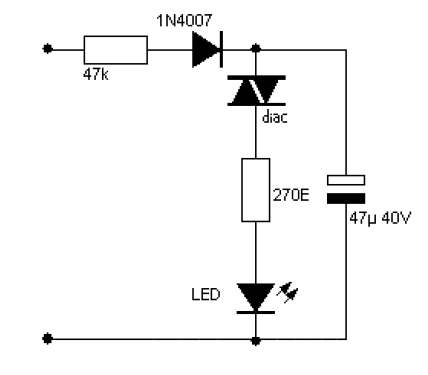

Схема подключения
Важно: Вы должны обладать необходимыми навыками для работы с цепями на 230 В. Это крайне важно для вашей безопасности.
Источник: electronics-lab-com (CC BY-SA 4.0)
