Конденсаторы являются важными компонентами в электронных схемах, используемыми для накопления и высвобождения электрической энергии. Их ёмкость может варьироваться от нескольких пикофарад (пФ) до нескольких тысяч микрофарад (мкФ), что определяет их применение в различных устройствах. Тестирование конденсатора необходимо для обеспечения его исправности и предотвращения отказов в цепи, особенно в точных приборах, таких как блоки питания или аудиоаппаратура. Например, электролитические конденсаторы со временем могут ухудшаться из-за внутренних утечек, что приводит к потере до 20% их номинальной ёмкости. Для проверки конденсатора можно использовать различные методы, такие как измерение ёмкости мультиметром, тестирование эквивалентного последовательного сопротивления (ESR) или анализ с помощью осциллографа. Эти тесты помогают убедиться, что конденсатор соответствует своим характеристикам и обеспечивает надёжность работы схемы.
Что такое конденсатор?
Конденсатор – это устройство, накапливающее энергию в виде электрического поля. Он состоит из двух проводящих пластин, разделённых диэлектриком. Конденсаторы применяются для фильтрации, развязки и других задач в электронных схемах.
Почему важно проверять конденсатор?

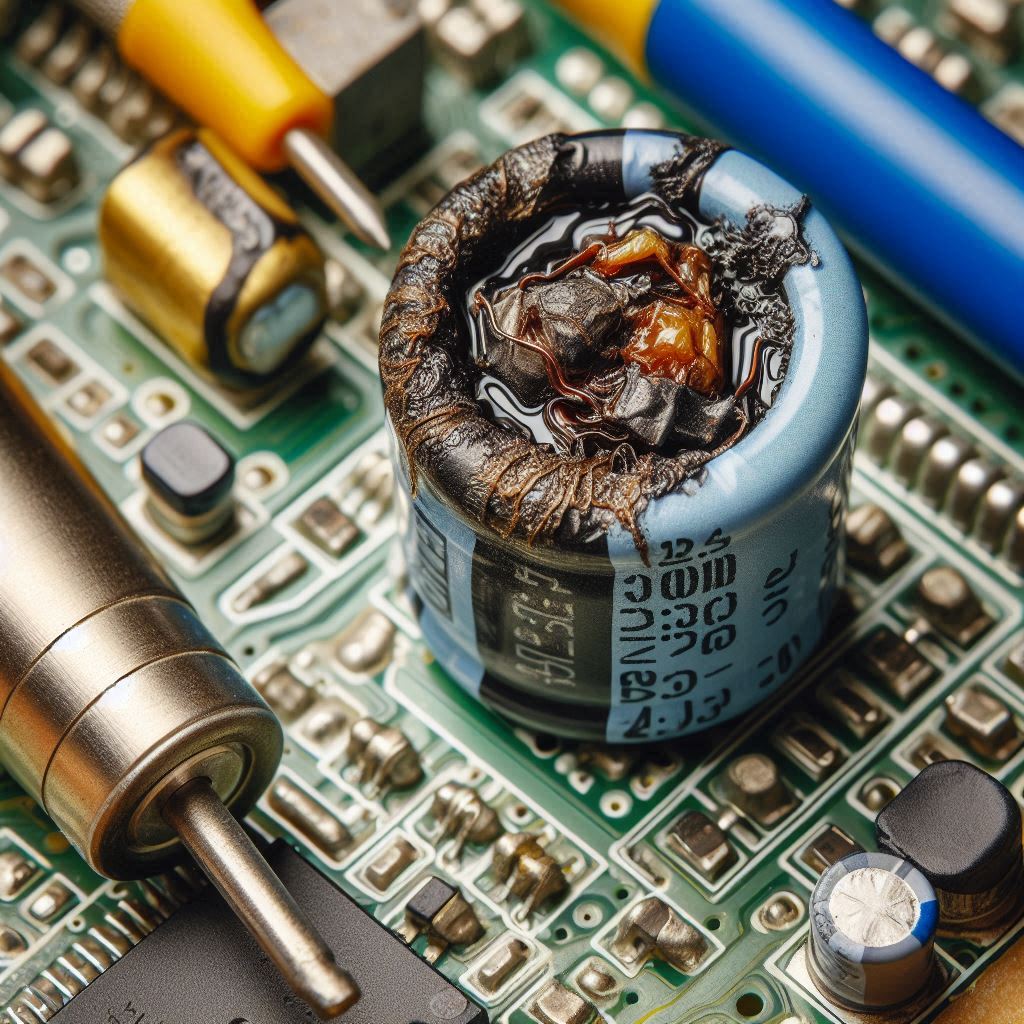

Конденсаторы могут выходить из строя из-за температуры, влажности или естественного старения. Неисправный конденсатор может вызвать шум, перебои в работе схемы или повреждение других компонентов. Поэтому важно уметь правильно тестировать их.
Методы проверки конденсатора
Использование цифрового мультиметра
Самый распространённый способ тестирования – использование мультиметра. Следуйте этим шагам:
- Отключите конденсатор от схемы.
- Переключите мультиметр в режим измерения ёмкости.
- Подключите щупы к выводам конденсатора (соблюдая полярность для поляризованных моделей).
- Сравните показания мультиметра с номинальным значением. Существенные расхождения могут указывать на неисправность.
Проверка на короткое замыкание
Если мультиметр не поддерживает измерение ёмкости, можно проверить целостность конденсатора:
- Переключите мультиметр в режим измерения сопротивления или прозвонки.
- Подключите щупы к выводам конденсатора.
- Если мультиметр показывает низкое сопротивление, возможно, конденсатор пробит и требует замены.
Использование ESR-тестера
Эквивалентное последовательное сопротивление (ESR) – это важный параметр конденсатора. Для проверки:
- Подключите конденсатор к ESR-тестеру.
- Если значение ESR слишком высокое, это может указывать на внутренние повреждения.
Заключение
Проверка конденсатора – важный шаг для обеспечения надёжности электронных схем. Используя мультиметр, ESR-тестер или осциллограф, можно выявить неисправные конденсаторы и своевременно заменить их, предотвращая сбои в работе системы. Всегда отключайте конденсатор перед тестированием.
