Réaliser un beau cube de 512 Leds

5
(1)

Ce montage vous permet d’afficher des animations lumineuses a l’aide de 512 LED.
Les LED sont montés en cube est contrôlé par un kit Arduino.

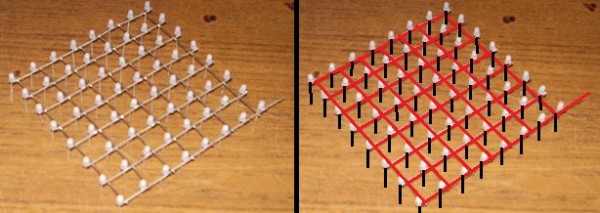

Le principe des matrices de LED est assez simple, il suffit de réaliser des étages de 8×8 LED avec les anodes reliées entre elles horizontalement.

matrice-led-512-2

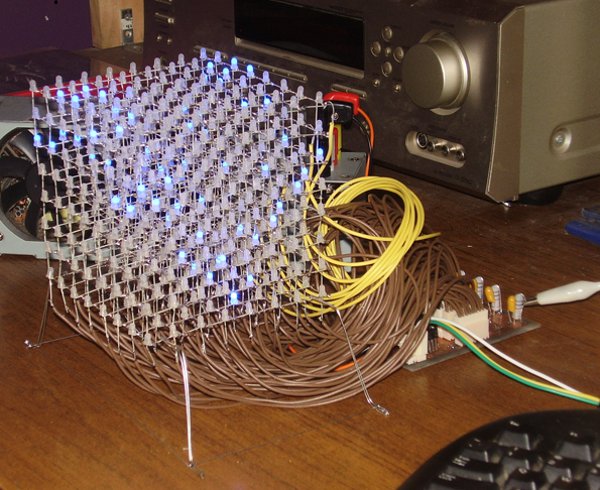

En assemblant 8 étages comme celui-ci, il faut relier les cathodes verticalement.

Cela fait au total 8 fils de commandes pour les étages horizontaux et 64 fils de commandes pour commandes verticales.

matrice-led-512-3

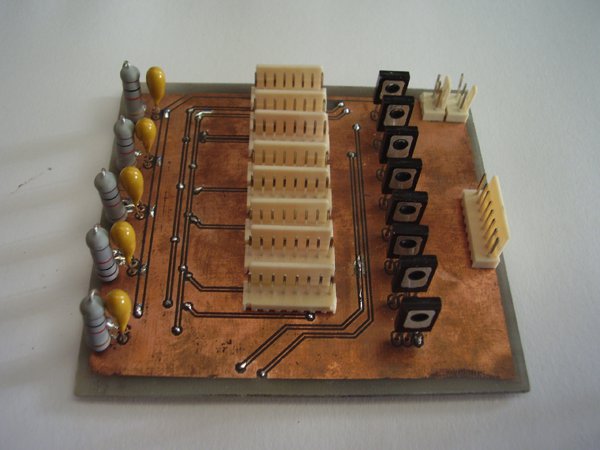

Pour arriver à piloter autant de signaux avec un kit Arduino, une carte de contrôle à base 5 circuits STP16CP a été réalisée.

Le STP16CP est un circuit capable de piloter 16 LED et disposant d’une entrée série et surtout ayant la possibilité d’être chaîné en série.

Après quelques lignes de programmation, il devient aisé de dialoguer avec ce cube avec le kit Arduino.

matrice-led-512-4

Pour plus de détails : http://www.hownottoengineer.com/index.php?option=com_content&view=article&id=70&Itemid=77

Source: semageek.com – CC
