Le 2N3055 : Un transistor de puissance polyvalent

Le 2N3055 est un transistor bipolaire de puissance largement utilisé dans les applications électroniques nécessitant une haute tension, un courant élevé et une capacité de commutation robuste. Il est souvent utilisé comme transistor de sortie dans les amplificateurs audio, les régulateurs de tension, les alimentations à découpage, les onduleurs, les gradateurs de lumière et d’autres dispositifs nécessitant une amplification de puissance.

Le 2N3055 peut gérer des tensions allant jusqu’à 100 volts et des courants de sortie allant jusqu’à 15 ampères, ce qui en fait un composant idéal pour les applications nécessitant une amplification ou une commutation de puissance importante. Il peut également être utilisé dans des circuits de régulation de tension où il permet de convertir une tension continue élevée en une tension continue plus basse avec une capacité de courant élevée.

Caractéristiques

Tension de base collecteur VCBO (IE= 0) 100V

Tension collecteur-émetteur VCER (RBE= 100?) 70V

Tension collecteur-émetteur VCEO (IB= 0) 60V

Tension de base de l’émetteur VEBO (IC= 0) 7V

Courant de collecteur IC 15 A

Courant de base IB 7A

Dissipation totale à Tc?25 ° C PTOT 115 W

Température de stockage Tstg -65 à 200 °C

Température de jonction de fonctionnement Tj Max. 200 °C

Brochage

1 : Base
2 : Émetteur
3 : Collecteur

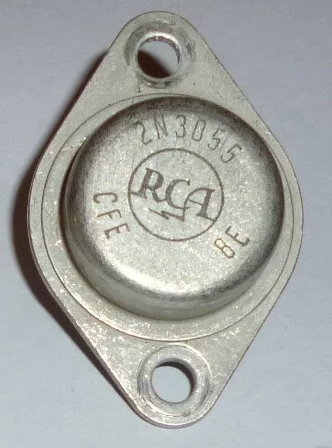

Image : Wikipedia.org
