La diode varicap, également connue sous le nom de diode à capacité variable, est un composant électronique fondamental utilisé dans une variété d’applications, notamment dans les circuits de syntonisation des récepteurs radio et des télévisions. Sa capacité à ajuster sa capacité électrique en fonction de la tension appliquée la rend extrêmement polyvalente et précieuse dans la conception de circuits électroniques.
Dans ce tutoriel complet, nous explorerons en profondeur le fonctionnement des diodes varicap, leurs caractéristiques, leur utilisation dans différents circuits, ainsi que quelques exemples d’applications courantes.
1. Fonctionnement des diodes varicap
1.1 Structure interne
Les diodes varicap, construites avec des jonctions PN, comportent une zone de déplétion entre les régions dopées. Cette région, souvent dopée fortement, forme une barrière de potentiel qui agit comme un diélectrique d’un condensateur. Lorsque la diode est polarisée en inverse, cette barrière de potentiel se déploie, augmentant la largeur de la zone de déplétion et donc la capacité effective de la diode. La variation de cette capacité en fonction de la tension inverse appliquée est le résultat direct de la modification de la largeur de la zone de déplétion. Cette fonctionnalité sophistiquée permet un contrôle précis de la capacité, offrant ainsi une solution efficace pour la modulation de fréquence et la syntonisation dans divers circuits électroniques.
1.2 Capacité variable
La capacité d’une diode varicap varie de manière inversement proportionnelle à la largeur de la région de déplétion. Ainsi, en appliquant une tension inverse plus élevée, la région de déplétion s’élargit, ce qui réduit la capacité de la diode. Inversement, une tension inverse plus faible réduit la largeur de la région de déplétion, augmentant ainsi la capacité de la diode.
1.3 Représentation symbolique d’une diode varicap
1.4 Plusieurs modèles
2. Caractéristiques des diodes varicap
2.1 Tension de polarisation
Les diodes varicap, typiquement polarisées en inverse, voient leur capacité varier en fonction de la tension inverse appliquée. Par exemple, dans un circuit de tuner FM, en augmentant la tension de polarisation inverse, la capacité diminue, ce qui permet de précisément accorder différentes stations radio. De même, dans les applications de modulation de fréquence, une tension inverse ajustée permet de contrôler la bande passante du signal. Ainsi, la manipulation de la tension de polarisation inverse offre un moyen de réguler finement les performances des circuits où les diodes varicap sont employées.
2.2 Capacité maximale et minimale
Chaque diode varicap est caractérisée par des valeurs techniques spécifiques définies par le fabricant, comprenant sa capacité maximale et minimale. Ces paramètres délimitent la plage de variation de la capacité de la diode en réponse à la tension appliquée. Par exemple, une diode varicap spécifique peut avoir une capacité maximale de 50 picofarads et une capacité minimale de 5 picofarads. Ces valeurs déterminent la gamme dans laquelle la capacité de la diode peut être ajustée en modifiant la tension inverse. Une compréhension précise de ces spécifications techniques est cruciale pour la conception et l’optimisation des circuits électroniques utilisant des diodes varicap.
2.3 Courant de fuite
Comme toutes les diodes, les diodes varicap présentent un courant de fuite lorsqu’elles sont polarisées en inverse. Ce courant de fuite, mesuré en nanoampères, doit être minutieusement évalué lors de la conception des circuits pour prévenir les perturbations indésirables et assurer des performances optimales. Des techniques d’ingénierie appropriées, telles que la sélection de diodes avec des spécifications de courant de fuite adéquates et l’utilisation de techniques de compensation, peuvent atténuer ces effets et garantir le bon fonctionnement des circuits intégrant des diodes varicap.
3. Utilisation des diodes varicap
Les diodes varicap sont indispensables dans les circuits de syntonisation pour leur capacité à ajuster la fréquence de résonance. Parmi les modèles courants, on trouve la diode BB212, avec une capacité maximale de 35 picofarads et une tension de polarisation inverse de 30 volts, idéale pour les applications RF. La diode 1SV149, avec une capacité maximale de 30 picofarads, est adaptée aux circuits basse fréquence. Les diodes varicap sont souvent utilisées avec des oscillateurs à quartz pour former des VCO, assurant une stabilité de fréquence. Par exemple, une diode BB404 a une plage de capacité de 2 à 27 picofarads, idéale pour les applications VCO. Dans les circuits PLL, les diodes varicap, telles que la diode MV209, avec une capacité de 1 à 27 picofarads, sont cruciales pour le verrouillage précis de la phase et de la fréquence. Ainsi, les différentes spécifications et modèles de diodes varicap offrent une flexibilité dans la conception des circuits de syntonisation et de modulation de fréquence, adaptés à une gamme étendue d’applications de communication.
4. Exemples d’applications
4.1 Tuners FM
Dans les tuners FM, des diodes varicap de marques renommées telles que Vishay, NXP, ou Toshiba sont employées pour régler la fréquence de réception. En modulant la tension appliquée à la diode varicap, la fréquence de résonance du circuit oscillateur peut être minutieusement ajustée pour accorder la station de radio désirée. Cette précision dans le réglage est essentielle pour assurer une réception claire et fidèle du signal FM, offrant ainsi une expérience d’écoute optimale pour les auditeurs.

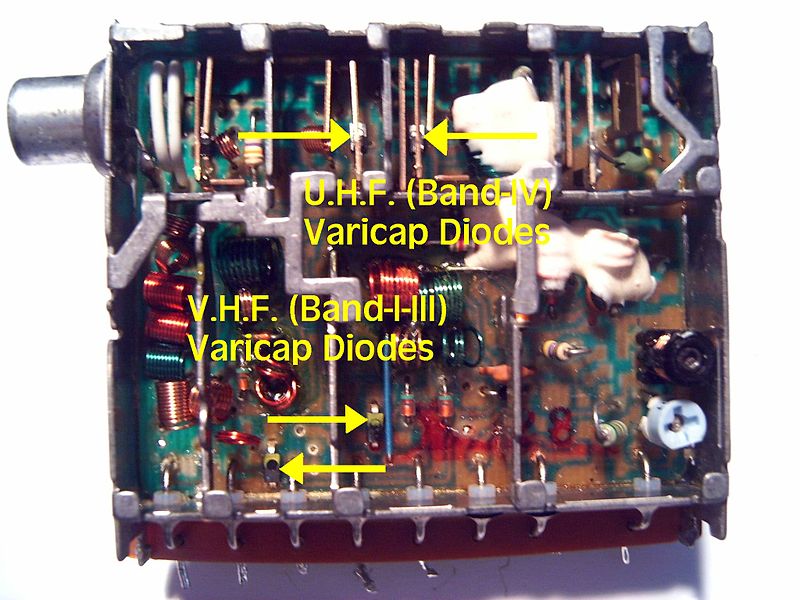

4.2 Télévisions et récepteurs radio
Dans les circuits d’accord des télévisions et des récepteurs radio, les diodes varicap de marques telles que ON Semiconductor, Infineon ou Murata sont essentielles. Des modèles comme la diode varicap MV2109, réputée pour sa stabilité et sa plage de capacité de 2 à 27 picofarads, sont couramment utilisés. Ces diodes permettent la sélection précise des canaux et l’ajustement fin de la fréquence de réception, garantissant une qualité de réception optimale pour les utilisateurs.
Conclusion
Les diodes varicap sont des composants électroniques essentiels dans de nombreux circuits, en particulier dans les applications de syntonisation des récepteurs radio et des télévisions. Leur capacité variable en fonction de la tension appliquée permet un réglage précis des fréquences, ce qui les rend indispensables dans de nombreuses applications de communication. En comprenant leur fonctionnement, leurs caractéristiques et leurs applications, les ingénieurs peuvent concevoir des circuits électroniques plus efficaces et performants.
