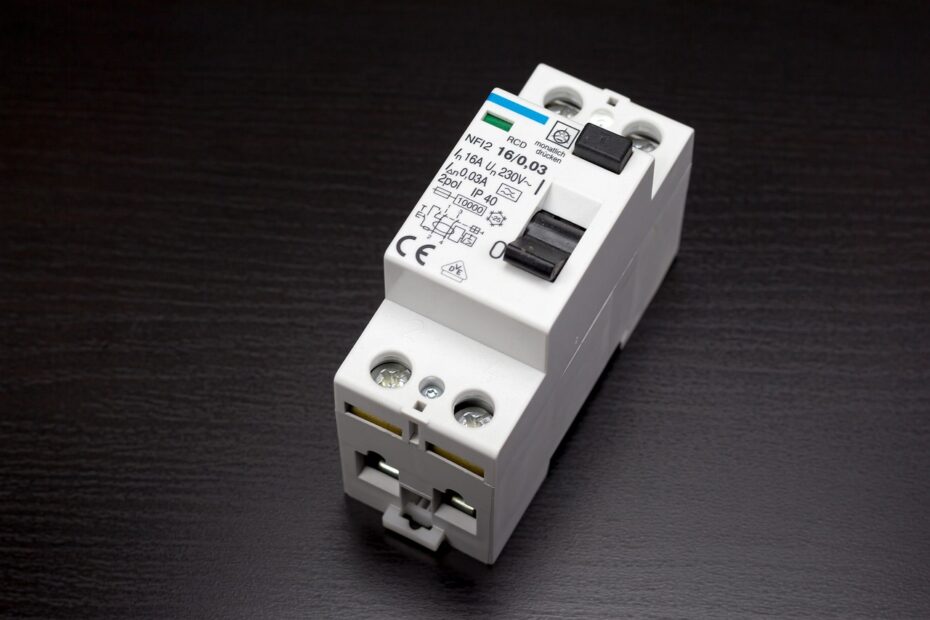

Los interruptores diferenciales, o disyuntores diferenciales, son esenciales en la protección de instalaciones eléctricas. Su función principal es detectar fallos de aislamiento y desconectar el circuito si detectan fugas de corriente superiores a 30 mA, un valor crítico para evitar electrocuciones. Estos dispositivos protegen tanto a las personas como a los equipos electrónicos, previniendo accidentes graves y daños en aparatos sensibles. La sensibilidad de un interruptor diferencial, que varía entre 30 mA y 300 mA, determina su capacidad para detectar fugas. Por ejemplo, en un hogar, un diferencial de 30 mA puede cortar el suministro en 0,03 segundos, evitando descargas mortales. Para instalaciones industriales, se usan diferenciales de 300 mA, orientados a la prevención de incendios.
¿Qué es la sensibilidad de un interruptor diferencial?
La sensibilidad de un interruptor diferencial se refiere al nivel de corriente de fuga que puede detectar antes de cortar el suministro eléctrico. Esta corriente de fuga se mide en miliamperios (mA) y representa la cantidad de corriente que se desvía del circuito normal, posiblemente hacia una persona o una estructura. Los diferenciales más comunes tienen sensibilidades de 30 mA, 100 mA o 300 mA, aunque existen dispositivos con sensibilidades más bajas o más altas dependiendo del uso específico.
Niveles de sensibilidad más comunes
- Interruptores de 30 mA: Son los más sensibles y se utilizan principalmente en instalaciones domésticas. Son capaces de detectar pequeñas fugas de corriente que pueden ser peligrosas para las personas.
- Interruptores de 100 mA: Ofrecen una protección media y se usan en instalaciones donde hay menos riesgo para las personas pero aún se necesita protección contra incendios o daños en los equipos.
- Interruptores de 300 mA: Son los menos sensibles y se suelen instalar en ambientes industriales o comerciales, donde las fugas pequeñas no representan un riesgo significativo para las personas pero sí pueden causar sobrecalentamiento e incendios.
Importancia de la sensibilidad en la seguridad
La sensibilidad de un interruptor diferencial está directamente relacionada con la protección que ofrece. En un entorno doméstico, por ejemplo, una corriente de fuga de 30 mA es suficiente para causar una descarga eléctrica peligrosa. Los disyuntores de 30 mA están diseñados para desconectar la corriente antes de que esta fuga pueda causar un daño severo, como una electrocución.
Protección contra descargas eléctricas
Un interruptor diferencial con una sensibilidad de 30 mA puede detectar fugas mínimas, cortando el suministro eléctrico antes de que una persona pueda sufrir una descarga peligrosa. Esto es especialmente importante en zonas húmedas, como baños o cocinas, donde el riesgo de electrocución es mayor. En muchas normativas de seguridad eléctrica, se exige el uso de diferenciales de 30 mA en estas áreas.
Prevención de incendios
Los diferenciales con sensibilidades más altas, como los de 100 mA o 300 mA, son efectivos para prevenir incendios causados por fugas de corriente que, aunque no son peligrosas para las personas, pueden calentar cables o componentes y provocar cortocircuitos o incendios. En grandes instalaciones comerciales o industriales, estos niveles de protección son esenciales.
¿Cómo elegir un interruptor diferencial según su sensibilidad?
Al elegir un interruptor diferencial, es crucial tener en cuenta el tipo de instalación eléctrica, las normativas locales y el nivel de seguridad requerido. Aquí te ofrecemos una guía para ayudarte a seleccionar el diferencial adecuado.
Sensibilidad de 30 mA: Protección personal
Los interruptores diferenciales de 30 mA son los más adecuados para proteger a las personas contra descargas eléctricas. Se deben instalar en las siguientes áreas:
- Instalaciones domésticas: En todos los circuitos que alimenten enchufes, electrodomésticos y zonas húmedas, como baños, cocinas o piscinas.
- Lugares públicos: Espacios donde hay contacto frecuente con aparatos eléctricos, como oficinas o escuelas.
Ventajas
- Alta protección contra electrocución.
- Recomendado para zonas con mayor exposición al agua.
Desventajas
Pueden desconectarse fácilmente con pequeñas fugas, lo que puede generar interrupciones si no son necesarias.
Sensibilidad de 100 mA: Protección media
Los interruptores diferenciales de 100 mA se utilizan en lugares donde el riesgo de electrocución es menor, pero aún se necesita protección contra incendios o fugas importantes de corriente.
- Instalaciones comerciales pequeñas: Donde se usan aparatos eléctricos que pueden generar fugas de mayor tamaño.
- Sistemas fotovoltaicos: En ciertas configuraciones, los diferenciales de 100 mA son recomendados para evitar desconexiones innecesarias debido a las pequeñas fugas normales en estos sistemas.
Ventajas
- Menos sensibles a fugas pequeñas que pueden causar desconexiones molestas.
- Aún proporcionan una buena protección contra incendios.
Desventajas
- Menor protección para las personas en comparación con los diferenciales de 30 mA.
Sensibilidad de 300 mA: Protección contra incendios
Los diferenciales de 300 mA se suelen usar en entornos industriales o en instalaciones donde el riesgo principal es el de incendio, en lugar del de electrocución.
- Instalaciones industriales: Equipos pesados y líneas eléctricas con grandes cargas que pueden generar corrientes de fuga.
- Grandes almacenes: Donde las instalaciones eléctricas son extensas y requieren una protección más enfocada en la prevención de incendios.
Ventajas
- Eficientes en la prevención de incendios en grandes instalaciones.
- Menos desconexiones no deseadas en entornos industriales.
Desventajas
No brindan protección contra electrocuciones.
Factores adicionales a considerar
Además de la sensibilidad, otros factores que debes tener en cuenta al elegir un interruptor diferencial incluyen:
- Tipo de corriente (AC, A, B): Diferentes tipos de corriente pueden requerir distintos tipos de diferenciales.
- Número de polos: Dependiendo del tipo de instalación, necesitarás diferenciales de 2 polos (monofásicos) o 4 polos (trifásicos).
- Normativas locales: Asegúrate de cumplir con las regulaciones de seguridad eléctrica en tu país.
Conclusión
La elección del interruptor diferencial adecuado es crucial para garantizar la seguridad eléctrica en cualquier instalación. La sensibilidad de estos dispositivos juega un papel importante en la protección contra descargas eléctricas y la prevención de incendios. En entornos domésticos, los diferenciales de 30 mA son esenciales para la protección personal, mientras que en instalaciones comerciales e industriales, los diferenciales de 100 mA o 300 mA proporcionan una defensa eficaz contra fugas de corriente y riesgos de incendio.
