Este cargador automático está diseñado para estar conectado permanentemente a una batería. Se activa automáticamente cuando el voltaje de la batería disminuye, garantizando una recarga eficiente. Una vez que el voltaje alcanza el nivel óptimo de carga, el cargador se desconecta automáticamente, evitando la sobrecarga y prolongando la vida útil de la batería. Ideal para mantener el rendimiento de las baterías a largo plazo, este dispositivo ofrece una solución práctica y confiable para la gestión de la carga de baterías.

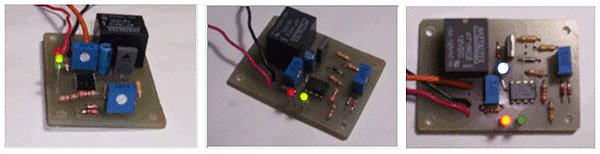

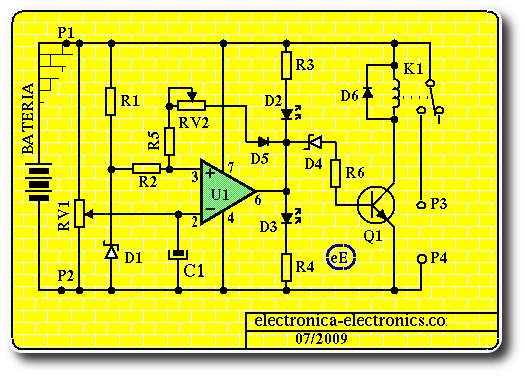

Construye cargador de batería 12V PDF -> Descargar el esquema en versión PDF
Componentes
R1= 330 1/4w
R2= 1k 1/4w
R3= 1k 1/4w
R4= 1k 1/4w
R5= 470 1/4
R6= 4k7
RV1=RV2= 10k
D1= Zener 7,5V 1/2W
D2= LED verde
D3= LED rojo
D4= Zener 3,3V 1/2W
D5=D6 1N4148
U1= LM741
Q1= TIP 41 | (BD135)
K1= Relé 12V 15Amp
C1= 100uF/16V
El transformador suministra un voltaje de 2 x 12V y una corriente de 6 amperios. Una resistencia en serie, denominada R, se usa para limitar la corriente de carga de la batería. Esta resistencia desempeña un papel importante al regular el flujo de corriente, evitando posibles sobrecargas y asegurando una carga segura y eficiente. Gracias a esta configuración, el sistema garantiza una protección óptima y una mejor gestión de la vida útil de la batería.
La resistencia permite controlar el tiempo de carga ajustando su valor, ya sea disminuyéndolo o aumentándolo. También se puede eliminar si es necesario.
T1= 220/ 12+12 6Amp R= 2,2 10W

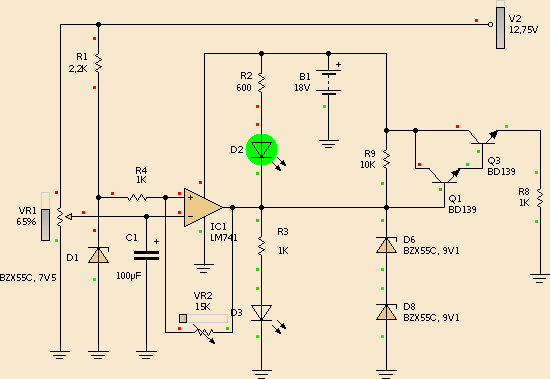

Simulación Livewire

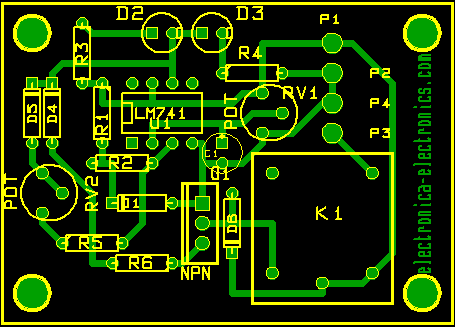

Placas de circuito impreso

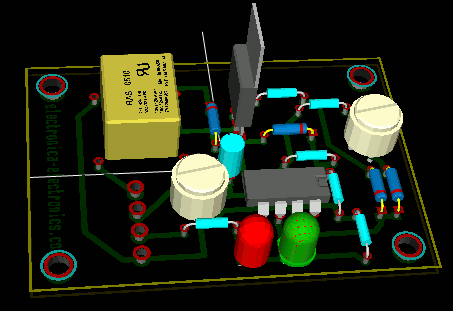

Vista en 3D
