El siguiente montaje permite realizar una prueba rápida de baterías sin necesidad de una fuente de alimentación externa. Es capaz de probar pilas con un rango de tensión que va desde 1,5V hasta 15V. Su diseño compacto y eficiente lo hace ideal para verificar el estado de baterías de diferentes dispositivos.
Funcionamiento del circuito
El circuito funciona mediante la conmutación de un interruptor S1 que permite seleccionar dos rangos de prueba:
- Una posición permite probar baterías en el rango de 3V a 15V.
- La otra posición está diseñada para probar baterías de 1,5V.
Este diseño utiliza componentes comunes en electrónica, incluyendo resistencias, condensadores, diodos, transistores y circuitos integrados del tipo 7555 o TS555CN.

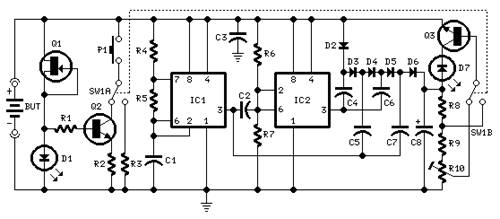

Esquema
Lista de componentes
Resistencias
- R1: 2K2 1/4W
- R2: 3R3 1/4W
- R3: 10R 1/4W
- R4: 4K7 1/4W
- R5: 33K 1/4W
- R6, R7: 100K 1/4W
- R8: 220K 1/4W
- R9: 330K 1/4W
- R10: 500K 1/4W
Condensadores polyester
- C1, C2: 10nF 63V
- C3 – C7: 100nF 63V
Condensador electrolítico
- C8: 220µF 35V
Diodos y LEDs
- D1, D7: LEDs rojos de 5mm
- D2 – D6: Diodos 1N4148 (75V 150mA)
Transistores y FET
- Q1: 2N3819 (FET)
- Q2, Q3: BC337 (45V 800mA NPN)
Circuitos integrados
- IC1, IC2: 7555 o TS555CN (CMOS Timer)
Otros componentes
- P1: Botón pulsador
- SW1: Interruptor
- BUT: Batería de prueba
Aplicaciones y ventajas
- No requiere alimentación externa, lo que lo hace práctico y portable.
- Puede verificar rápidamente el estado de carga de baterías comunes.
- Diseño sencillo con componentes fácilmente disponibles.
Conclusión
Este probador de baterías es una herramienta útil para cualquier entusiasta de la electrónica, ya que permite verificar el estado de baterías en un amplio rango de tensión sin necesidad de una fuente de energía externa. Gracias a su diseño basado en el circuito 7555, garantiza eficiencia y confiabilidad en las mediciones.
