El amperímetro es una herramienta fundamental utilizada para medir la corriente eléctrica en un circuito, con una precisión que puede variar desde microamperios (1 µA = 0.000001 A) hasta cientos de amperios, según el modelo. Es esencial en la inspección, el diagnóstico y el mantenimiento de sistemas eléctricos para verificar la correcta operación o detectar fallos. Sin embargo, existen reglas específicas sobre su uso seguro y efectivo, ya que un error puede provocar daños o peligros graves. Una de las más importantes es no conectar el amperímetro directamente en un enchufe de corriente, ya que un enchufe doméstico estándar proporciona un voltaje de 220 V y una corriente que puede alcanzar hasta 16 A en Europa, mientras que la capacidad de un amperímetro común está generalmente limitada a corrientes de 2 a 10 A. Superar estos límites puede causar sobrecalentamiento, daños al instrumento o incluso cortocircuitos peligrosos. Por lo tanto, siempre debe conectarse en serie con el dispositivo a medir. En este artículo, analizaremos con detalle las razones técnicas y de seguridad que justifican esta precaución crítica.
¿Cómo funciona un amperímetro?
El amperímetro mide la intensidad de corriente que fluye a través de un circuito. Debe conectarse en serie con el elemento en el que se desea medir la corriente, para que todo el flujo de corriente pase a través del dispositivo. Tiene una resistencia interna muy baja (normalmente menor a 1 ohmio) para minimizar la caída de voltaje en la medición, lo cual es crucial para obtener lecturas precisas.

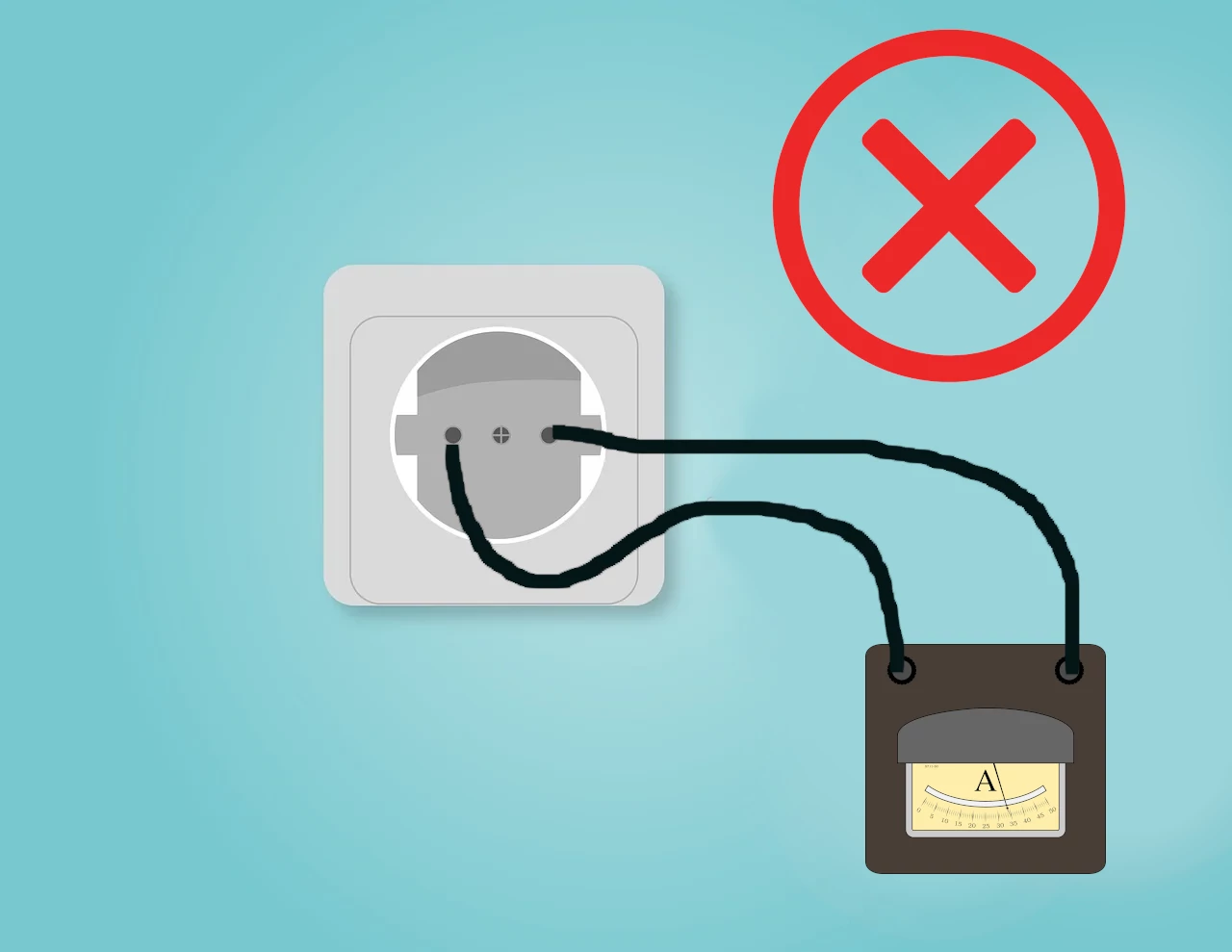

Peligros de conectar un amperímetro directamente en un enchufe
Conectar un amperímetro directamente en un enchufe de corriente puede ser extremadamente peligroso. La corriente en un enchufe doméstico puede alcanzar los 10 o 20 amperios, mientras que un amperímetro estándar está diseñado para medir corrientes más pequeñas, típicamente no superiores a 2 amperios. Esto puede causar daños en el dispositivo o incluso un cortocircuito.
Riesgos eléctricos al conectar un amperímetro directamente
- Daño al amperímetro: El paso de una corriente excesiva puede quemar los componentes internos, dejándolo inservible.
- Riesgo de incendio: El calentamiento rápido puede provocar que el dispositivo se incendie, lo que constituye un peligro grave.
- Choques eléctricos: Si se conecta incorrectamente, el usuario puede recibir una descarga eléctrica peligrosa, especialmente en circuitos de alta tensión.

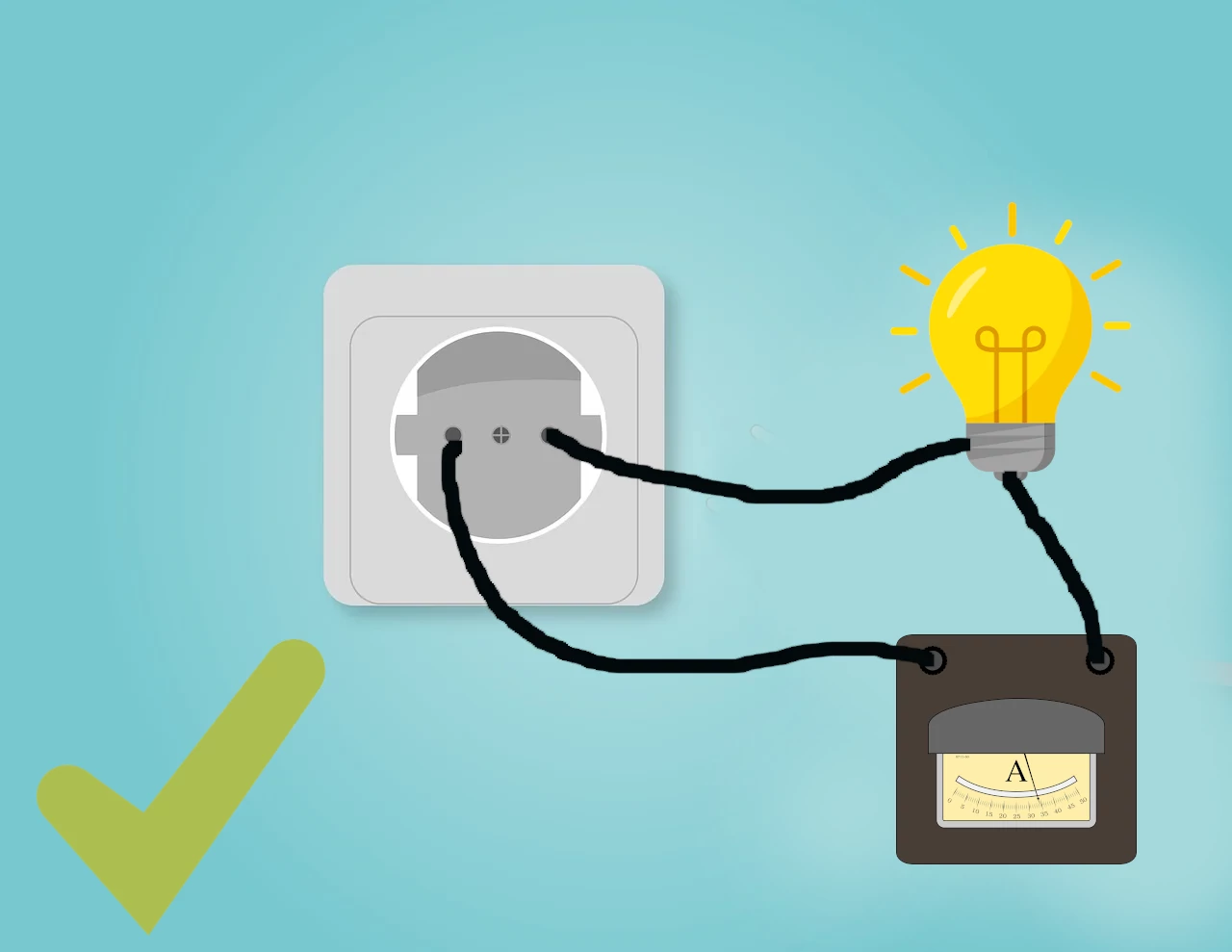

Importancia de conectar el amperímetro en serie
Para obtener una medición segura, es esencial que el amperímetro se conecte en serie con el componente del circuito donde se quiere medir la corriente. Al hacerlo, el amperímetro mide solo la corriente que pasa por ese componente, lo cual evita la sobrecarga. Por otro lado, si se conecta entre dos puntos de diferente potencial sin un componente de carga intermedio, actúa como un conductor directo, lo que genera una corriente incontrolada.
Alternativas seguras para la medición de corriente
- Usar pinzas amperimétricas: Estas permiten medir la corriente sin necesidad de interrumpir el circuito, ya que funcionan a través de la inducción electromagnética.
- Uso de transformadores de corriente: Son ideales para medir corrientes altas reduciéndolas a niveles seguros.
- Comprobación de los valores del circuito: Antes de medir, verificar el voltaje y la corriente del circuito para asegurarse de que están dentro del rango de medición seguro del amperímetro.
Conectar un amperímetro directamente en un enchufe es una práctica peligrosa que debe evitarse. La forma correcta de usar un amperímetro es siempre en serie con el dispositivo a medir, siguiendo las reglas de seguridad eléctrica. Entender cómo usar correctamente el amperímetro no solo asegura la precisión en las mediciones, sino que también protege la integridad del usuario y del equipo.
