¿Qué es el NRF24L01?
El NRF24L01 es un módulo de comunicación inalámbrica altamente eficiente que opera en la banda de 2.4 GHz, un rango de frecuencia comúnmente utilizado en aplicaciones de radiofrecuencia. Con una velocidad de transmisión de hasta 2 Mbps y un consumo de energía de solo 12.3 mA durante la transmisión, este módulo es una opción atractiva para proyectos de bajo consumo. Su tamaño compacto (solo 19 x 15 mm) y su capacidad para operar a voltajes entre 1.9 y 3.6 V lo convierten en un componente ideal para integrarse en sistemas embebidos y dispositivos de pequeña escala. Es especialmente popular en proyectos con microcontroladores como Arduino y Raspberry Pi, permitiendo la creación de redes de sensores inalámbricos, sistemas de control remoto y aplicaciones IoT. Además, el alcance máximo del NRF24L01 puede llegar a los 100 metros en condiciones ideales, lo que lo hace adecuado para una variedad de aplicaciones que requieren comunicación a distancias moderadas. Su fácil integración y bajo costo lo hacen accesible tanto para aficionados como para profesionales en el campo de la electrónica.
Características principales del NRF24L01
- Frecuencia de operación: 2.4 GHz
- Alcance máximo: Hasta 100 metros en línea de vista (con antena externa)
- Consumo de corriente: 12.3 mA en transmisión y 13.5 mA en recepción
- Velocidad de transmisión: Hasta 2 Mbps
- Modulación: GFSK (Gaussian Frequency Shift Keying)
- Alimentación: 1.9 a 3.6 V
Alcance máximo y factores que afectan la comunicación

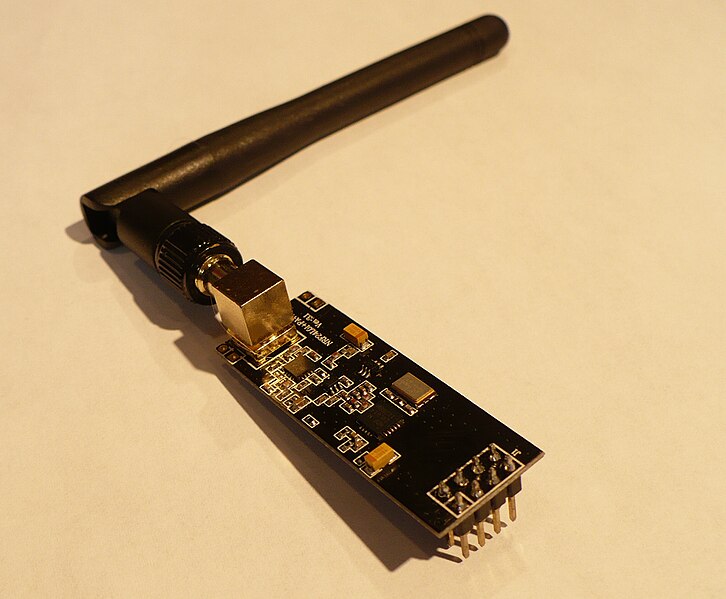

El alcance del módulo NRF24L01 depende de varios factores, como la potencia de transmisión, las condiciones del entorno y los obstáculos. En condiciones óptimas, con una línea de vista clara, el alcance máximo puede llegar hasta 100 metros. Sin embargo, en entornos con paredes, interferencias o materiales que bloquean las ondas de radio, este alcance puede reducirse considerablemente. Para mejorar el alcance, se puede utilizar la versión NRF24L01+, que cuenta con una antena externa, lo que aumenta significativamente la cobertura. La antena externa permite una mejor recepción y transmisión de la señal, lo que puede duplicar el alcance en condiciones ideales. En lugar de los 100 metros de la versión estándar, un NRF24L01+ con antena externa puede alcanzar hasta 300 metros en línea de vista. Esto se debe a que la antena externa mejora la ganancia de la señal, reduciendo la pérdida de señal en largas distancias y aumentando la potencia de transmisión efectiva. Además, la antena puede ayudar a mitigar los efectos de interferencia de otras señales en la banda de 2.4 GHz, mejorando la estabilidad y fiabilidad de la conexión en entornos más desafiantes.
Fórmulas para calcular la propagación de la señal
La propagación de las señales en RF sigue la ley de la propagación libre de espacio (Free Space Path Loss, FSPL). Esta fórmula se utiliza para calcular la pérdida de señal en función de la distancia:
FSPL(dB) = 20 log10(d) + 20 log10(f) + 20 log10(4π / c)
Donde:
- d: distancia entre el transmisor y el receptor (en metros)
- f: frecuencia de operación (en Hz)
- c: velocidad de la luz (aproximadamente 3×10^8 m/s)
Por ejemplo, para una distancia de 100 metros y una frecuencia de 2.4 GHz (2.4 x 10^9 Hz), el cálculo sería:
FSPL = 20 log10(100) + 20 log10(2.4 x 10^9) + 20 log10(4π / 3x10^8)
≈ 40 + 189.6 + (-147) = 82.6 dB
Esto significa que la señal se pierde 82.6 dB a una distancia de 100 metros a 2.4 GHz en condiciones de espacio libre.
Ejemplos de uso del NRF24L01
El módulo NRF24L01 se utiliza en diversas aplicaciones de comunicación inalámbrica, entre las que destacan:
- Redes de sensores inalámbricos: Se utilizan en sistemas que requieren monitoreo remoto, como estaciones meteorológicas o sensores de temperatura.
- Control remoto: El NRF24L01 se emplea en sistemas de control remoto para automóviles, drones, y robots.
- Comunicación IoT: Es ideal para la creación de dispositivos conectados, como electrodomésticos inteligentes, sistemas de automatización del hogar, etc.
Tabla de valores de referencia del NRF24L01
A continuación, se presenta una tabla con valores numéricos clave para el módulo NRF24L01:
| Parámetro | Valor | Unidad |
|---|---|---|
| Frecuencia de operación | 2.4 | GHz |
| Alcance máximo (en línea de vista) | 100 | metros |
| Consumo en transmisión | 12.3 | mA |
| Consumo en recepción | 13.5 | mA |
| Velocidad de transmisión | 2 | Mbps |
| Alimentación | 1.9 a 3.6 | V |
Conclusión
El módulo NRF24L01 es una excelente opción para proyectos de comunicación inalámbrica de corto alcance. Su bajo costo, facilidad de uso y buena velocidad de transmisión lo hacen ideal para aplicaciones en el ámbito de la electrónica de consumo, control remoto e Internet de las Cosas (IoT). A pesar de su alcance limitado en entornos con obstáculos, su uso sigue siendo muy popular debido a su fiabilidad y eficiencia energética.
