Se trata de la descripción de un circuito simple para la producción de una luz pulsante con fines de señalización. Está compuesto por un diodo LED, dos condensadores, dos resistencias, un diac y un diodo. El funcionamiento de este circuito se basa en la carga del condensador a través del diodo y la resistencia. Una vez que la tensión sobre el condensador alcanza los 30V, el diac libera la tensión eléctrica y el condensador se descarga a través del diac, lo que provoca el parpadeo del LED. La base de tiempo del circuito, que determina la frecuencia del parpadeo, está determinada por el valor de los componentes como el condensador y la resistencia. Es importante que el condensador pueda soportar una tensión de al menos 40V para evitar sobrecargas que puedan dañar el circuito. Esta realización práctica de un circuito simple puede ser útil en muchas aplicaciones de señalización que requieren una luz intermitente o pulsante.
El diac: un componente electrónico de umbral de conducción variable El diac es un componente electrónico
utilizado para disparar impulsos eléctricos en los circuitos oscilantes. Está compuesto por dos electrodos conectados en serie, que pueden ser controlados por una tensión alterna. Cuando la tensión aplicada alcanza un cierto nivel, el diac comienza a conducir la corriente en ambas direcciones, lo que provoca una descarga rápida del condensador en el circuito oscilante. Esta característica de disparo bidireccional hace del diac un componente ideal para los circuitos oscilantes de señalización, temporización y control de fase. Los diacs se utilizan a menudo junto con otros componentes como condensadores, resistencias y diodos para crear circuitos oscilantes simples y eficaces.

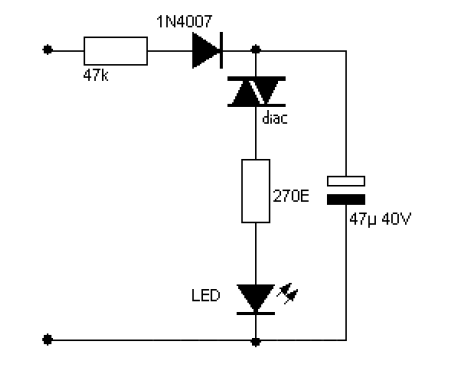

Esquema del montaje
Importante: Debes tener las habilidades necesarias para manipular circuitos de 230V. Es muy importante para tu seguridad.
