El diseño de circuitos electrónicos es una disciplina fundamental en la ingeniería moderna, con aplicaciones que van desde dispositivos médicos hasta sistemas de comunicación y automoción. Para realizar este trabajo de manera precisa y eficiente, se requiere software especializado. Uno de los programas más destacados en este campo es KiCad EDA, una herramienta de código abierto lanzada en 1992, que ha crecido enormemente en popularidad. Actualmente, KiCad es utilizado por más de 10,000 usuarios en todo el mundo, incluidos ingenieros profesionales y aficionados.
A diferencia de otros programas de pago, KiCad permite trabajar sin restricciones, como las que limitan el número de capas de la PCB o la cantidad de pines en los componentes. Además, ofrece acceso a una biblioteca de más de 1,000,000 de componentes electrónicos. A lo largo de este artículo, analizaremos en detalle sus principales características, las ventajas competitivas que ofrece frente a otras opciones y cómo aprovecharlo para diseños electrónicos complejos. Ya sea que trabajes en proyectos industriales o de pequeña escala, KiCad proporciona las herramientas necesarias para optimizar tu flujo de trabajo.
¿Qué es KiCad EDA?
KiCad EDA (Electronic Design Automation) es un software gratuito y de código abierto ampliamente utilizado para la creación de esquemas electrónicos y el diseño de placas de circuitos impresos (PCB). Lanzado por primera vez en 1992, KiCad ha evolucionado hasta convertirse en una de las herramientas más versátiles del mercado. A diferencia de otros programas comerciales, KiCad no impone restricciones en cuanto al número de capas en las PCB o la cantidad de pines de los componentes, lo que lo hace ideal tanto para proyectos caseros como para desarrollos industriales complejos.
Los usuarios pueden diseñar circuitos de alta densidad con múltiples capas, simular su comportamiento antes de la fabricación y generar archivos Gerber estándar para la producción. Con una comunidad global activa y actualizaciones constantes, KiCad es una opción robusta y confiable para ingenieros y aficionados que buscan una alternativa accesible sin comprometer la calidad.
Características principales de KiCad EDA
KiCad EDA ha sido diseñado para ser completo y accesible. Algunas de sus características más destacadas incluyen:
- Editor de esquemas electrónicos: Permite la creación de esquemas complejos con bibliotecas de componentes ya integradas.
- Diseño de PCB multilayer: Soporta el diseño de placas de circuito impreso de múltiples capas, permitiendo la creación de circuitos de alta densidad.
- Generación de archivos Gerber: Esta funcionalidad es esencial para la fabricación de las placas.
- Simulaciones SPICE: Los usuarios pueden simular el comportamiento de los circuitos antes de proceder con la fabricación, lo que minimiza errores y ahorra costes.
- Biblioteca de componentes: Incluye miles de componentes prediseñados, desde resistencias hasta microcontroladores.
¿Por qué elegir KiCad EDA?
El software de KiCad EDA tiene varias ventajas que lo posicionan como una de las mejores opciones para el diseño electrónico, especialmente para quienes buscan una alternativa de calidad a los costosos programas comerciales.
- Acceso gratuito y de código abierto: A diferencia de otros programas de diseño, KiCad no tiene restricciones en cuanto a las capas de PCB o el número de pines de los componentes.
- Amplia comunidad de soporte: Al ser de código abierto, cuenta con una comunidad activa de desarrolladores y usuarios que contribuyen continuamente con mejoras y actualizaciones.
- Compatible con diversos sistemas operativos: Disponible para Windows, Linux y macOS, lo que permite a los usuarios trabajar en su sistema preferido.
- Documentación detallada: KiCad ofrece una extensa documentación y tutoriales en línea, lo que facilita el aprendizaje y la resolución de dudas.
Cómo usar KiCad EDA para proyectos complejos
Para maximizar el uso de KiCad en proyectos de diseño electrónico, es importante seguir algunos pasos clave:
- Planificación del proyecto: Antes de comenzar, asegúrate de tener un esquema claro de lo que deseas lograr. Esto incluye definir los componentes necesarios y el diseño general de la PCB.
- Crear el esquema electrónico: Usa el editor de esquemas de KiCad para dibujar el circuito. Aprovecha las librerías de componentes disponibles, y si es necesario, crea tus propios componentes personalizados.
- Diseño de la PCB: Una vez que el esquema esté completo y verificado, utiliza el editor de PCB para posicionar los componentes y diseñar las pistas de conexión. KiCad facilita el manejo de rutas de señal y vías para circuitos complejos.
- Simulación: Antes de enviar los archivos Gerber a fabricar, utiliza las herramientas de simulación para verificar el funcionamiento del circuito.
- Fabricación: Genera los archivos Gerber y envíalos a un fabricante de PCB. KiCad es compatible con los estándares de la industria, lo que facilita este paso.
Comparación de KiCad EDA con otros programas de diseño

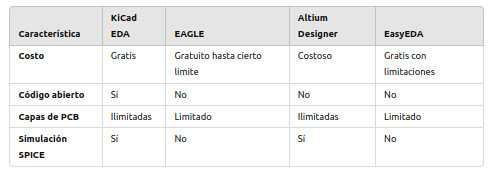

Aunque KiCad es una excelente herramienta, existen otras opciones en el mercado, tanto gratuitas como de pago. Algunos de los programas más comunes incluyen EAGLE, Altium Designer y EasyEDA. A continuación, una breve comparación:
Cómo obtener e instalar KiCad en Windows, macOS y Linux
Obtener e instalar KiCad es un proceso sencillo que permite a cualquier usuario comenzar rápidamente con el diseño de circuitos electrónicos. Para descargar el software, primero visita el sitio web oficial de KiCad (www.kicad.org), donde encontrarás la versión más reciente y estable. El software está disponible para múltiples plataformas, incluyendo Windows, macOS y Linux. Simplemente selecciona el sistema operativo adecuado y descarga el instalador correspondiente.
En sistemas Windows, el archivo descargado será un ejecutable (.exe). Haz doble clic en él y sigue las instrucciones del asistente de instalación. En macOS, la instalación se realiza a través de un archivo .dmg. Arrastra el ícono de KiCad a la carpeta de aplicaciones para completar el proceso. Para usuarios de Linux, KiCad está disponible en la mayoría de las distribuciones a través de sus repositorios de software. En distribuciones basadas en Ubuntu, por ejemplo, puedes instalarlo ejecutando el comando sudo apt install kicad en la terminal.

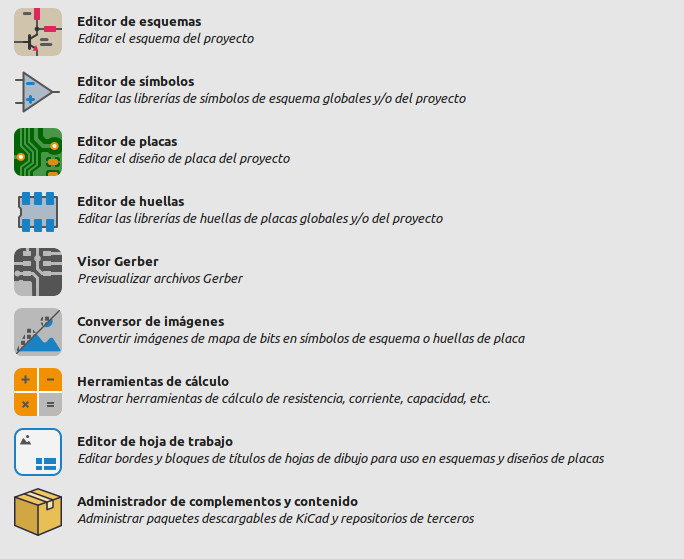

Una vez instalado, al abrir KiCad, tendrás acceso a todas sus herramientas: el editor de esquemas, el diseñador de PCB y las bibliotecas de componentes, listas para empezar a trabajar en tus proyectos de electrónica.
La configuración mínima para instalar y ejecutar KiCad sin dificultades es la siguiente:
Requisitos del sistema:
Sistema operativo:
- Windows: Windows 10 de 64 bits o superior.
- macOS: macOS 10.14 (Mojave) o versiones posteriores.
- Linux: Distribuciones de 64 bits compatibles con glibc 2.27 o superior, como Ubuntu o Fedora.
Procesador:
Intel Core i3 o equivalente (se recomienda Core i5 o superior para proyectos más exigentes).
Memoria RAM:
4 GB mínimo (se recomienda 8 GB o más para diseños de placas más grandes o complejos).
Espacio en disco:
Al menos 10 GB de espacio libre para instalar el software y almacenar proyectos.
Tarjeta gráfica:
Cualquier tarjeta gráfica con soporte para OpenGL 2.1 o superior.
Estas especificaciones aseguran que KiCad funcione de manera eficiente, especialmente al trabajar con proyectos de diseño de PCB de mediana o alta complejidad.
KiCad EDA es una solución potente, versátil y gratuita para el diseño de circuitos electrónicos y PCB. Su capacidad de manejo de proyectos de cualquier complejidad, junto con su naturaleza de código abierto, lo convierte en una opción ideal tanto para principiantes como para profesionales en la ingeniería electrónica. Si estás buscando una herramienta confiable para tus proyectos electrónicos, KiCad es una elección acertada.
