Un filtro pasa-alto es un dispositivo electrónico que permite el paso de señales con frecuencias superiores a un valor de corte específico, atenuando las frecuencias más bajas por debajo de este umbral. La frecuencia de corte, típicamente medida en hertzios (Hz), varía según la aplicación, siendo común en audio en valores alrededor de 20 Hz a 100 Hz para eliminar ruidos indeseados, como el « hum » de 50/60 Hz. En comunicaciones, los filtros pasa-alto pueden tener frecuencias de corte de 1 kHz a varios megahercios (MHz), dependiendo de las señales que se desean transmitir. Además, en procesamiento de señales, se emplean para aislar frecuencias de interés, permitiendo la eliminación de componentes de baja frecuencia. Gracias a su capacidad para mejorar la calidad de las señales, los filtros pasa-alto son esenciales en sistemas de audio de alta fidelidad, comunicaciones inalámbricas y análisis de datos.
¿Qué es un filtro pasa-alto?
Un filtro pasa-alto es un circuito que deja pasar las frecuencias altas mientras bloquea o atenúa las frecuencias bajas. Se utiliza principalmente para eliminar el ruido de baja frecuencia o interferencias que puedan afectar la calidad de la señal en sistemas electrónicos. El punto en el que el filtro comienza a atenazar las señales se conoce como la « frecuencia de corte » o « frecuencia de transición ».

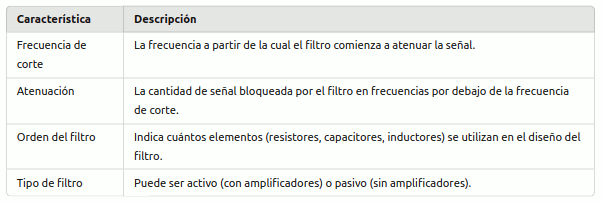

Características principales
Tipos de filtros pasa-alto
Filtros Pasivos: Son circuitos simples que utilizan resistores, capacitores e inductores. No requieren fuentes de energía externas.
Filtros Activos: Utilizan componentes activos como amplificadores operacionales para amplificar la señal, permitiendo un diseño más flexible y con mayor control sobre la frecuencia de corte.
Funcionamiento de un filtro pasa-alto
El funcionamiento de un filtro pasa-alto depende de su diseño. El circuito básico está formado por un componente que bloquea las frecuencias bajas y permite el paso de las altas. En su forma más simple, un filtro pasa-alto se puede construir utilizando un condensador (capacitador) y una resistencia.
Circuito básico: filtro pasa-alto RC
Un ejemplo común de filtro pasa-alto es el filtro RC (resistor-condensador), que se puede conectar de la siguiente manera:
- El condensador se coloca en serie con la señal de entrada.
- La señal se conecta a través de una resistencia a tierra.
La frecuencia de corte de este filtro se calcula con la fórmula:
Donde:
Diseño de filtros pasa-alto
El diseño de un filtro pasa-alto puede variar dependiendo de la aplicación. Los filtros pasivos son generalmente más simples y económicos, pero tienen limitaciones en cuanto a la precisión y control sobre la frecuencia de corte. Por otro lado, los filtros activos permiten mayor control, pero requieren componentes adicionales como amplificadores.
Filtro pasa-alto activo

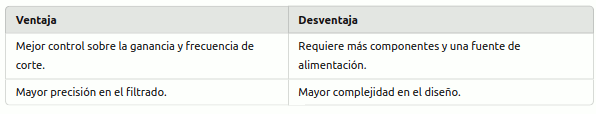

Un filtro pasa-alto activo puede ser más eficaz, ya que utiliza amplificadores operacionales para mejorar el rendimiento y la flexibilidad. Estos filtros pueden tener una mayor ganancia en las frecuencias altas y son adecuados para aplicaciones que requieren señales amplificadas.
Filtro pasa-alto pasivo
Los filtros pasa-alto pasivos son más sencillos, utilizando solo resistores y condensadores. Estos son ideales para aplicaciones de bajo costo donde la precisión no es crítica.
Aplicaciones de los filtros pasa-alto
1. En audio y sonido
Uno de los usos más comunes de los filtros pasa-alto es en sistemas de audio. Se utilizan para eliminar el ruido de baja frecuencia, como los zumbidos o el « hum » de los equipos electrónicos. Además, se pueden utilizar para proteger los altavoces de señales de baja frecuencia que podrían dañarlos.
2. En comunicaciones
En las comunicaciones, los filtros pasa-alto se utilizan para bloquear las señales de baja frecuencia que no son relevantes para la transmisión de información, como las señales de interferencia.
3. En procesamiento de señales
En el procesamiento de señales, los filtros pasa-alto son útiles para aislar las frecuencias de interés en sistemas de medición y control, como en sistemas de radar y análisis de vibraciones.

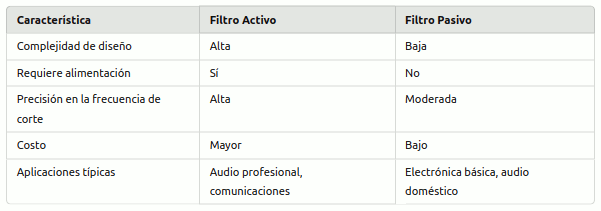

Comparativa entre filtros pasa-alto activos y pasivos
Conclusión
Los filtros pasa-alto son componentes fundamentales en la electrónica moderna. Su capacidad para bloquear frecuencias no deseadas y permitir el paso de señales útiles los convierte en herramientas indispensables en una amplia gama de aplicaciones, desde audio hasta comunicaciones y procesamiento de señales. Al entender los diferentes tipos de filtros y cómo funcionan, es posible diseñar sistemas más eficientes y optimizados para diversas necesidades.
