Las aplicaciones robóticas y los proyectos de control de movimiento suelen requerir componentes precisos y flexibles para garantizar un funcionamiento óptimo. El proyecto de controlador de servomotor 0 – 5V ofrece una solución eficaz para el control de un servomotor de tipo hobby. Diseñado para un uso fácil y una integración sencilla en diversos proyectos, este kit resulta ser una adición ideal para los aficionados a la animatrónica y los entusiastas del control de movimiento.
Especificaciones técnicas
- Diseño basado en un microcontrolador para mayor flexibilidad y facilidad de control.
- Control de un solo servomotor a través de un conector Berg claramente identificado.
- Jumper claramente identificado para seleccionar la fuente de señal para controlar el servomotor.
- Presencia de un ajuste preconfigurado integrado para una opción de control lista para usar.
- Indicador LED de encendido.
- Protección mediante diodo para la conexión de polaridad invertida de la alimentación CC a la placa PCB.
- Cuatro agujeros de montaje de 3,2 mm cada uno.
- Dimensiones de la placa PCB: 45 mm x 32 mm.
Descripción del proyecto
Este proyecto ofrece un circuito simple pero útil para controlar un solo servomotor. Es una adición ideal al conjunto de herramientas de los aficionados al modelismo RC. La entrada de CC de este circuito debe estar entre 5 y 6 VCC. La señal de CC se aplica a esta placa a través del conector marcado CN1 (+V y GND). También puede proporcionar una fuente de señal de CC variable a los otros dos pines de este conector para controlar el servomotor. Para usar esta fuente de señal, debe colocar el jumper en la posición E en J1. Alternativamente, también puede controlar el servomotor utilizando el ajuste preconfigurado PR1 montado en la placa. Para ello, debe colocar el jumper en la posición I en J1. Un servomotor se conecta al conector marcado CN2 en la placa. Este conector tiene todos los pines claramente identificados para la conexión al servomotor. El LED D1 es un indicador de encendido, y el diodo D2 proporciona protección contra inversiones de polaridad para el microcontrolador.
Uso y aplicaciones
Este proyecto de controlador de servomotor ofrece una notable versatilidad para una variedad de aplicaciones. Se puede utilizar en proyectos de animatrónica para controlar los movimientos de los personajes, en aplicaciones robóticas para controlar la orientación y el posicionamiento, o incluso en proyectos de bricolaje para automatizar varios mecanismos. Gracias a su diseño simple y a sus características fáciles de usar, este kit es accesible incluso para principiantes, mientras ofrece un rendimiento fiable para usuarios experimentados.

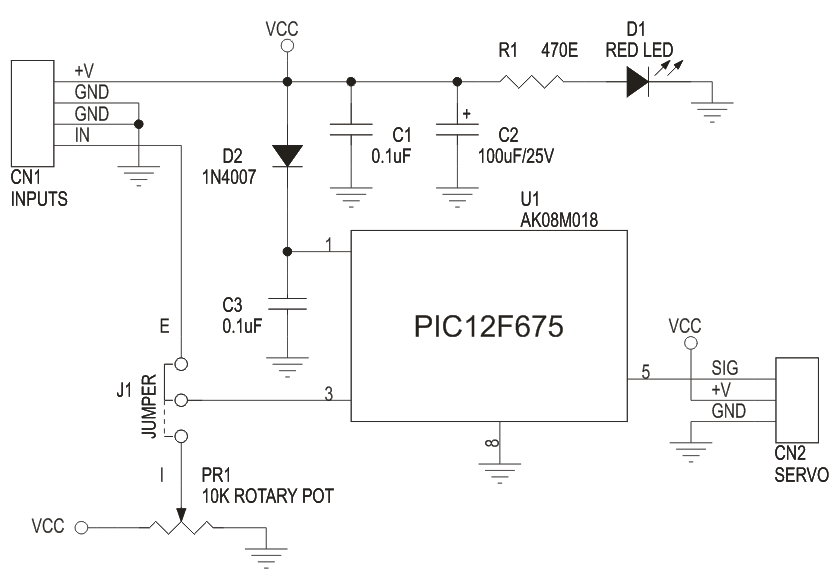

Esquema

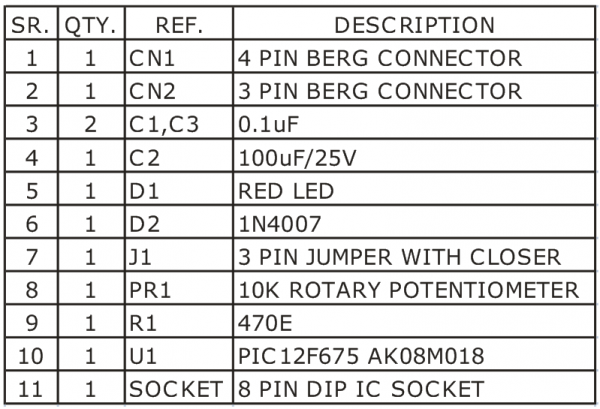

Lista de componentes

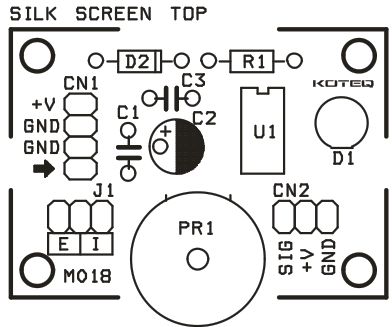

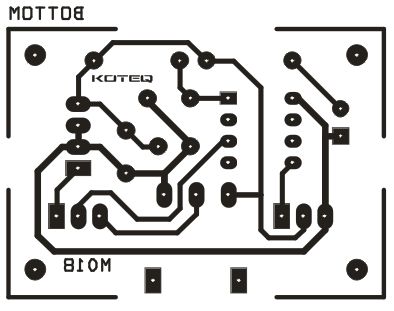

PCB
Archivo Servo_Driver.hex
:100000009128B40014202008210403198C2886208C
:1000100084133408800664000D280E28A00A0319F2
:10002000A10F0B2880068C28FF3A841780058C28A6
:100030000F39A00083161F088F3910389F008312D4
:100040000310A00DA00D1F08C139200401389F0026
:100050000030A100323040209F149F182D28A101AC
:100060001E088C28A301A200FF30A207031CA307CF
:10007000031C8C280330A100DF3040203428A1016C
:10008000E83EA000A109FC30031C4928A007031882
:100090004628A0076400A10F462820184F28A01C5E
:1000A0005328000053280800A501A4011030A60021
:1000B000210DA40DA50D2208A4022308031C230F63
:1000C000A50203186A282208A40723080318230F8F
:1000D000A5070310A00DA10DA60B582820088C28F9
:1000E0001030A800A101A001A70CA60C031C7E28BB
:1000F0002208A00723080318230FA107A10CA00CB6
:10010000A50CA40CA80B742824088C28A009A1090C
:10011000A00A0319A10A08008313031383126400C1
:1001200008009F1383161A30850038309F00831211
:10013000073099000130A300F43033200330182039
:10014000BC009630A600A7013C08A200A3017020C5
:10015000BA002508BB003A08A0003B08A100FF3008
:10016000A200A3015420BA002108BB005A303A076C
:10017000B8003B080318013EB9003808A000390850
:10018000A1000530840004300120123032209E2866
:02400E00DC3F95
:00000001FF
Conclusión
En resumen, el proyecto de controlador de servomotor 0 – 5V ofrece una solución práctica y versátil para el control preciso de un servomotor tipo hobby. Con sus características bien pensadas y su facilidad de uso, es una adición valiosa a cualquier conjunto de herramientas de modelismo RC o proyectos de automatización. Ya sea para aplicaciones recreativas o profesionales, este proyecto ofrece una flexibilidad excepcional y un rendimiento fiable, convirtiéndolo en una opción ideal para los entusiastas de la robótica y los aficionados a la tecnología.
