El proyecto del Controlador de Velocidad para Motor DC con 555 es un dispositivo versátil y eficiente diseñado para regular la velocidad de un motor DC conectado. Basado en el popular circuito integrado temporizador 555, este proyecto ofrece una solución confiable para diversas aplicaciones. Funciona con un rango de entrada de alimentación de 5 a 12V, lo que lo hace adaptable a diferentes requisitos de voltaje. El controlador puede manejar cargas de motores DC de hasta 1 a 2 amperios, abarcando una amplia gama de tipos de motores.
Equipado con un potenciómetro integrado, permite a los usuarios variar el ciclo de trabajo entre un 10% y un 95% a una frecuencia de 120 Hz, proporcionando un control preciso de la velocidad del motor. Esta característica lo hace particularmente adecuado para aplicaciones como mini taladros y robótica. El sistema de salida está basado en transistores e incluye un disipador de calor para una gestión térmica eficiente. Además, se ha implementado protección con diodos para salvaguardar el motor contra corrientes de sobrecarga.
El indicador LED de encendido mejora la comodidad del usuario, permitiendo una confirmación visual rápida del estado operativo del controlador. Los conectores de terminal de tornillo facilitan la conexión segura y sencilla de la alimentación y del motor. Con cuatro agujeros de montaje de 3,2 mm cada uno, las dimensiones de la PCB (Placa de Circuito Impreso) de 47 mm x 56 mm ofrecen un formato compacto y eficiente, asegurando una fácil integración en diversos proyectos. En resumen, el Controlador de Velocidad para Motor DC con 555 combina un diseño robusto con características fáciles de usar, siendo un componente valioso para la regulación de velocidad en múltiples aplicaciones electrónicas.
Explorando la capacidad técnica del circuito integrado NE555
El circuito integrado NE555, reconocido y ampliamente utilizado en electrónica, cuenta con una serie de características técnicas que contribuyen a su popularidad. Diseñado como un temporizador versátil y controlador de modulación por ancho de pulso (PWM), el NE555 proporciona generación de frecuencia y temporización de alta precisión. Su flexibilidad se evidencia en su capacidad para operar en varios modos, incluyendo configuraciones monoestable, astable y biestable.
Con un rango de voltaje de alimentación que típicamente abarca de 4,5 a 15 voltios, el NE555 se adapta a una variedad de aplicaciones. Incorpora un ciclo de trabajo ajustable y capacidad de temporización, permitiendo a los usuarios adaptar su rendimiento a necesidades específicas. La salida del NE555 puede suministrar o absorber hasta 200 mA, lo que lo hace adecuado para controlar una amplia gama de cargas. Además, presenta una baja corriente de entrada de reinicio y una alta corriente de salida, mejorando su compatibilidad con otros componentes.
Con una operación estable en un amplio rango de temperaturas y una disponibilidad generalizada, el NE555 sigue siendo un pilar en la electrónica, sirviendo como una herramienta indispensable para diseñadores de circuitos y aficionados por igual.

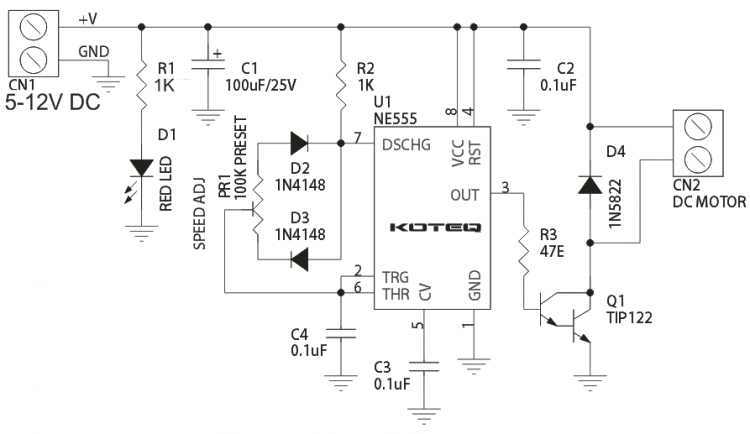

Esquemático

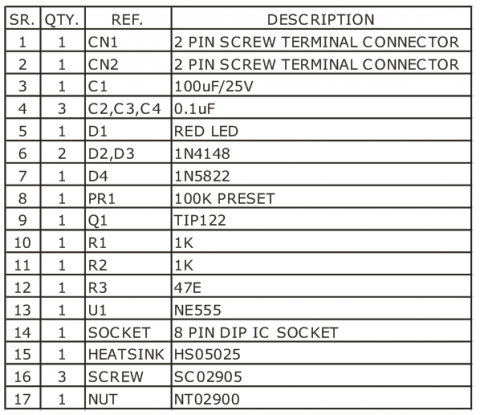

Lista de componentes

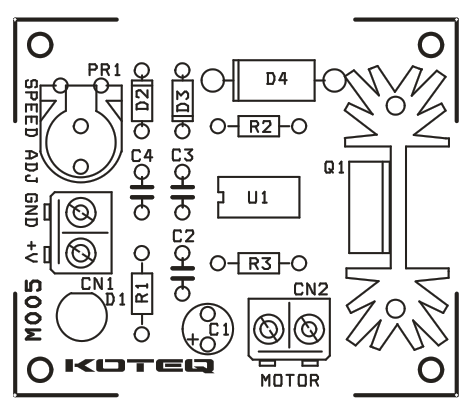

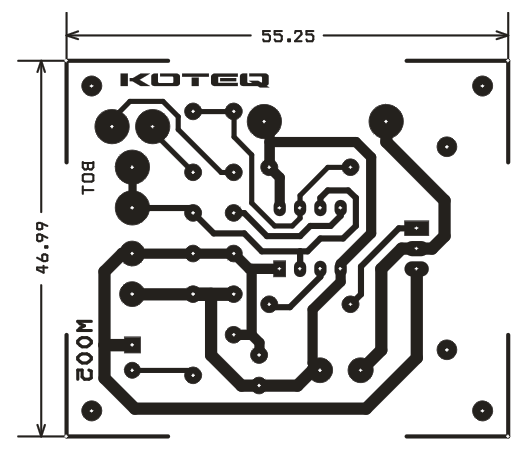

Placa de circuito impreso
Fuente del documento : electronics-lab.com (CC BY-SA 4.0)
