Los condensadores son componentes esenciales en circuitos electrónicos, utilizados para almacenar y liberar energía eléctrica. Pueden tener capacidades que varían desde unos pocos picofaradios (pF) hasta varios miles de microfaradios (μF), lo que influye en su uso en diferentes aplicaciones. Es crucial probar un condensador para asegurarse de que funciona correctamente y evitar fallos en el circuito, especialmente en dispositivos donde la precisión es clave, como fuentes de alimentación o equipos de audio. Los condensadores electrolíticos, por ejemplo, son conocidos por deteriorarse con el tiempo debido a fugas internas, lo que puede llevar a una pérdida de hasta un 20% de su capacidad nominal. Para probar un condensador, se pueden usar diversos métodos, como el uso de un multímetro en modo de capacitancia para medir su valor en faradios, o un comprobador de ESR (resistencia en serie equivalente), que identifica pérdidas en su eficiencia. También se puede usar un osciloscopio para detectar problemas más complejos. Estas pruebas garantizan que el condensador cumpla con sus especificaciones y mantenga la fiabilidad del circuito.
¿Qué es un condensador?
Un condensador es un dispositivo que almacena energía en forma de campo eléctrico. Se compone de dos placas conductoras separadas por un material dieléctrico. Los condensadores se utilizan en una variedad de aplicaciones, incluyendo filtrado, acoplamiento y desacoplamiento en circuitos electrónicos.
Por qué es importante probar un condensador
Los condensadores pueden fallar con el tiempo debido a factores como la temperatura, la humedad o el desgaste natural. Un condensador defectuoso puede causar problemas en el funcionamiento del circuito, como ruido, interrupciones o incluso daños permanentes en otros componentes. Por eso, es crucial saber cómo probar un condensador de manera adecuada.
Métodos para probar un condensador
Uso de un multímetro digital
El método más común para probar un condensador es utilizar un multímetro digital. Siga estos pasos:
- Desconecte el condensador del circuito para evitar lecturas incorrectas.
- Configure el multímetro en el modo de medición de capacitancia.
- Conecte las sondas del multímetro a los terminales del condensador. Asegúrese de que no hay polaridad si el condensador no es polarizado.
- Lea el valor en la pantalla y compárelo con la capacitancia indicada en el cuerpo del condensador. Si el valor difiere significativamente, el condensador podría estar defectuoso.
Prueba de continuidad
Si no tiene un multímetro con función de medición de capacitancia, puede usar el modo de prueba de continuidad para comprobar si el condensador está en cortocircuito:
- Configure el multímetro en el modo de continuidad o de resistencia.
- Conecte las sondas a los terminales del condensador.
- Si el multímetro muestra un valor de resistencia muy bajo, el condensador podría estar en cortocircuito y debe reemplazarse.
Uso de un comprobador de ESR (resistencia serie equivalente)
El ESR es una medida de la resistencia interna de un condensador. Un comprobador de ESR puede ser utilizado para determinar si un condensador está en buenas condiciones:
- Conecte el condensador al comprobador de ESR.
- Lea el valor de ESR en la pantalla. Un valor alto de ESR indica que el condensador tiene una resistencia interna alta y puede estar defectuoso.
Conclusión
Probar un condensador es un paso fundamental para asegurar el funcionamiento correcto de los circuitos electrónicos. Utilizando métodos como el multímetro digital, la prueba de continuidad o el comprobador de ESR, es posible identificar condensadores defectuosos y reemplazarlos para evitar fallos en el sistema. Recuerde siempre desconectar el condensador del circuito antes de realizar cualquier prueba.

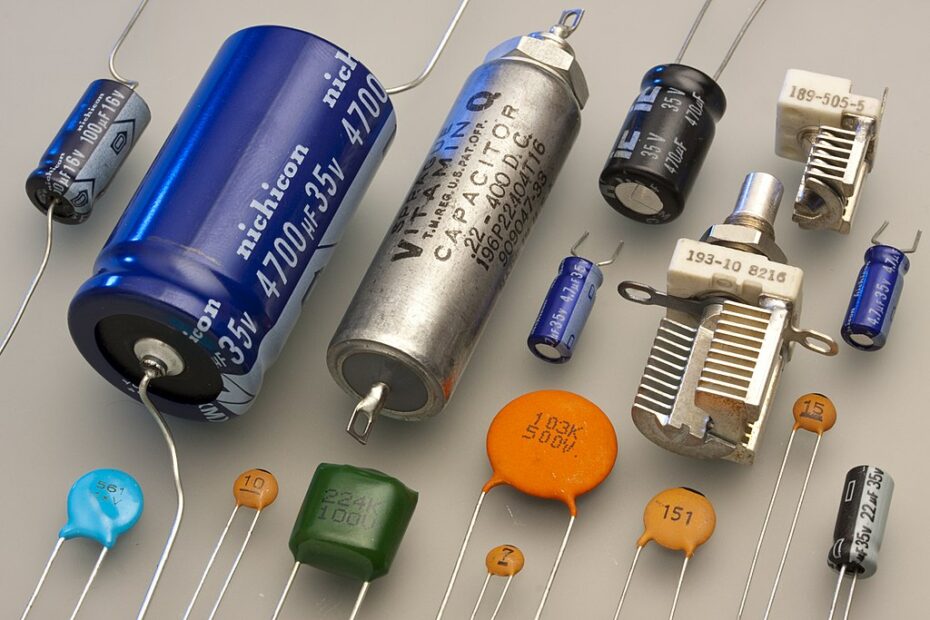

* fuente de la imagen wikipedia.org
