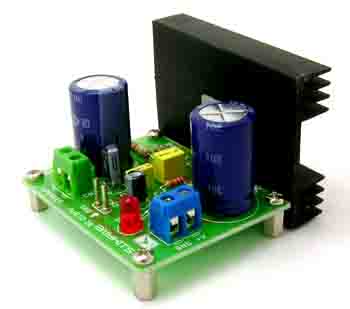

Es un amplificador de audio de 20W basado en el circuito integrado LM1875, reconocido por su alta fidelidad y excelente calidad sonora. Desarrollado por National Semiconductor (ahora Texas Instruments), este amplificador de potencia de baja distorsión puede entregar hasta 20 vatios por canal con una carga de 8 ohmios y una respuesta en frecuencia que abarca desde 20 Hz hasta 20 kHz. Su diseño de bajo ruido y alta estabilidad lo hace ideal para sistemas de audio de alta calidad, minimizando interferencias y garantizando una reproducción clara y precisa.
El LM1875 cuenta con protección térmica y contra cortocircuitos, evitando daños por sobrecarga o calentamiento excesivo. Su encapsulado en formato TO-220 facilita la disipación de calor, permitiendo un funcionamiento estable incluso en condiciones exigentes. Se puede utilizar en una amplia variedad de aplicaciones, como sistemas estéreo de alta fidelidad, amplificadores para auriculares, altavoces activos e incluso en equipos de audio profesional.
Gracias a su fiabilidad y a sus excelentes características sonoras, el LM1875 es una opción preferida por audiófilos y entusiastas del audio que buscan una amplificación potente, eficiente y con una distorsión mínima, ofreciendo un sonido limpio y detallado.
Características del montaje
- Alimentación: 48 VDC
- Potencia de salida: 20 W / 4 Ω
- Muy baja distorsión (THD – 0,015%), buena separación de canales y rechazo de ondulación
- CI integrados con protección contra cortocircuitos
- Diodos de protección de salida internos
- Terminales de conexión para la entrada de audio
- Terminal de batería de alimentación (PBT) para una conexión fácil de la fuente de alimentación y los altavoces
- Indicador LED de encendido
- Disipador térmico para el CI

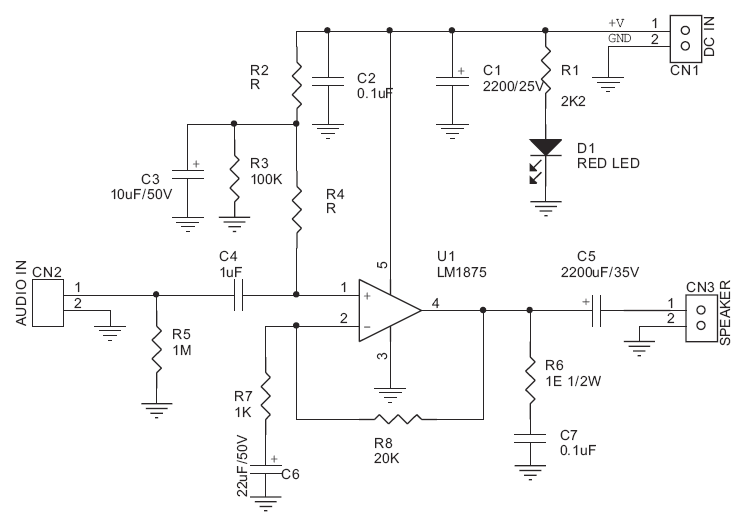

Esquema

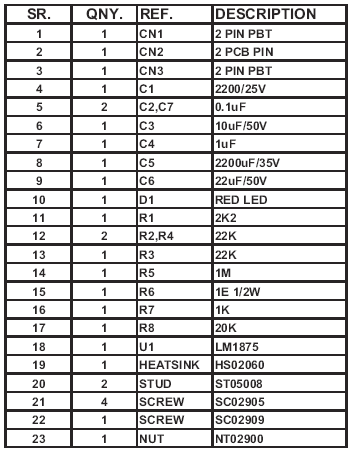

Lista de componentes electrónicos

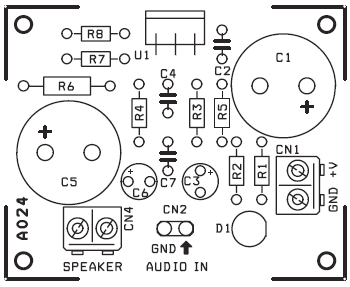

Placa de circuito impreso
