Zweibeinigen-Roboter-bauen

Was sie beim bau Ihres ersten zweibeinigen roboters als amateur vermeiden sollten

    Der Bau eines zweibeinigen Roboters ist eine herausfordernde, aber spannende Aufgabe, die sowohl mechanisches Know-how als auch fundierte Programmierkenntnisse erfordert. Viele Hobby-Ingenieure unterschätzen die technischen und mechanischen Hürden, insbesondere die Balancekontrolle und die präzise Bewegungskoordination. Ein funktionaler humanoider Roboter benötigt leistungsfähige Servos mit einem Drehmoment von mindestens 10 kg/cm pro Gelenk, um ein Körpergewicht von etwa 1-2 kg zu stabilisieren. Zudem spielen Sensoren wie das MPU6050-Gyroskop (Genauigkeit ±0,01°/s) und der VL53L0X-Lasersensor (Reichweite bis zu 2 m) eine entscheidende Rolle für Gleichgewicht und Hinderniserkennung. Fehlerhafte Gewichtsverteilung, z. B. eine zu hohe Platzierung eines 200 g schweren Akkus, kann den Schwerpunkt destabilisieren und Stürze verursachen. Softwareseitig sind PID-Regelungen essenziell, um Schwankungen auszugleichen und eine realistische Bewegungsgestaltung zu ermöglichen. Auch die Wahl der Materialien ist wichtig: Während Aluminiumrahmen (Dichte 2,7 g/cm³) für leichte, aber stabile Konstruktionen sorgen, kann ein 3D-gedrucktes Kunststoffmodell mit 20 % Infill instabil sein. Ohne eine durchdachte Planung scheitert das Projekt schnell an strukturellen oder funktionalen Mängeln.

    1. Unterschätzung der balance und stabilität

    Ein zweibeiniger Roboter benötigt eine ausgeklügelte Balance- und Stabilitätskontrolle. Viele Anfänger machen den Fehler, die Gewichtsverteilung falsch zu berechnen oder die Servos nicht richtig zu positionieren.

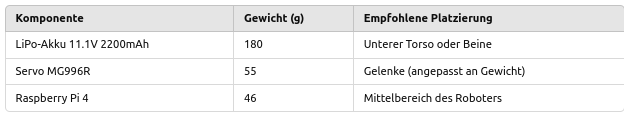

    Beispiel: Fehlkonstruktion durch falsche gewichtsverteilung

    Ein Projekt von Hobby-Ingenieuren aus einem bekannten Forum scheiterte daran, dass die Batterien oben auf dem Rumpf platziert wurden, was zu einem hohen Schwerpunkt führte. Der Roboter fiel bei jeder Bewegung um.

    Lösung: Platzieren Sie schwere Komponenten wie Batterien und Motoren möglichst tief, um den Schwerpunkt zu senken.

    2. Wahl der falschen servos und motoren

    Die Wahl der richtigen Aktuatoren ist entscheidend für die Bewegung des Roboters. Viele Anfänger verwenden billige Servos mit zu geringem Drehmoment.

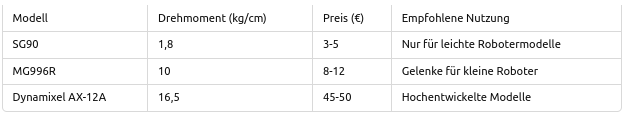

    Vergleich von servomotoren

    Fehlentscheidung: Ein Hobby-Roboter-Bauer nutzte SG90-Servos für die Kniegelenke, die zu schwach waren, um das Gewicht des Roboters zu tragen.

    Lösung: Für einen humanoiden Roboter mit 1 kg Gewicht sollten Servos mit mindestens 10 kg/cm Drehmoment verwendet werden.

    3. Unzureichende sensorik und steuerung

    Ein gut funktionierender zweibeiniger Roboter benötigt verschiedene Sensoren, um Balance und Umgebung wahrzunehmen. Viele Anfänger verwenden nur einfache Gyroskope und ignorieren andere nützliche Sensoren.

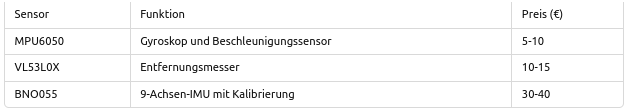

    Empfehlenswerte sensoren

    4. Mangelhafte programmierung und software-optimierung

    Viele Roboterprojekte scheitern an schlecht geschriebenem Code. Eine ineffiziente Steuerungssoftware kann dazu führen, dass sich der Roboter unnatürlich bewegt oder gar umfällt.

    Fehler in der software-entwicklung:

    • Fehlende PID-Regelung: Ohne PID-Algorithmen bleibt der Roboter instabil.
    • Unzureichende Schrittplanung: Natürliche Bewegungen erfordern inverse Kinematik.
    • Fehlende Sensorfusion: Kombination aus Gyroskop, Beschleunigungsmesser und Tiefensensoren sorgt für bessere Balance.

    Lösung: Verwendung von Open-Source-Frameworks wie ROS (Robot Operating System) zur besseren Steuerung.

    5. Kosten und budget unterschätzen

    Viele Anfänger denken, dass sie mit wenigen hundert Euro einen funktionsfähigen Roboter bauen können. In Wirklichkeit steigen die Kosten schnell an, insbesondere für hochwertige Servos und Sensoren.

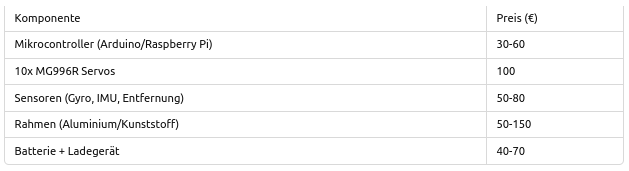

    Durchschnittliche kosten eines amateur-roboters

    Gesamtkosten: 270 – 460 € (ohne 3D-Druck oder CNC-Fräsung)

    6. Fehler von profis: Berühmte fehltritte

    Auch erfahrene Ingenieure sind nicht vor Fehlern sicher, insbesondere bei komplexen Robotersystemen. Einige bekannte Misserfolge verdeutlichen die Herausforderungen:

    • Honda ASIMO (1996-2018): Die frühen Versionen des humanoiden Roboters kämpften mit der Balance und schnellen Richtungswechseln, was zu zahlreichen Stürzen führte. Diese Probleme bei der Stabilität waren insbesondere auf die unzureichende Sensortechnologie und die Schwierigkeit, die menschliche Bewegung präzise nachzubilden, zurückzuführen. Trotz vieler Fortschritte blieb ASIMO in seiner praktischen Anwendung eingeschränkt und konnte seine ursprünglichen Erwartungen nicht vollständig erfüllen.
    • Boston Dynamics PETMAN: PETMAN, ein humanoider Roboter, wurde entwickelt, um die Ausrüstung von Soldaten zu testen. Frühe Prototypen zeigten jedoch gravierende Mängel in der Hitzeresistenz ihrer Hydrauliksysteme. Diese Systeme erhitzten sich bei intensiver Nutzung und führten zu Funktionsstörungen. Auch wenn PETMAN Fortschritte bei der Bewegungsdynamik erzielte, waren die technologischen Herausforderungen in Bezug auf Energieeffizienz und Hitzemanagement nicht zu unterschätzen.
    • Sony QRIO (2000-2006): Sony setzte auf eine fortschrittliche Technologie, um QRIO als vielseitigen Roboter für den Heimgebrauch zu entwickeln. Doch der hohe Preis von etwa 60.000 € stellte eine erhebliche Hürde dar, sodass der Markt für den Roboter nicht ausreichend erschlossen werden konnte. Trotz beeindruckender Funktionen, wie der Fähigkeit zu tanzen und zu interagieren, war QRIO wirtschaftlich nicht tragfähig und konnte sich nicht gegen billigere Alternativen durchsetzen.

    Diese Beispiele zeigen, dass selbst bei führenden Unternehmen technische und wirtschaftliche Barrieren den Erfolg von Robotern beeinträchtigen können.

    Asimo
    Asimo – Bildquelle Wikipedia.org

    Fazit

    Der Bau eines zweibeinigen Roboters ist eine große Herausforderung, die eine sorgfältige Planung erfordert. Fehler wie falsche Gewichtsverteilung, schwache Servos, schlechte Sensorik und mangelhafte Software können das Projekt zum Scheitern bringen. Ein realistisches Budget und eine fundierte Planung sind der Schlüssel zum Erfolg. Nutzen Sie erprobte Komponenten und lernen Sie aus den Fehlern anderer, um Ihren eigenen Roboter erfolgreich zu gestalten.
