In der Welt der Elektronik gibt es zahlreiche Projekte, die nicht nur technisch interessant sind, sondern auch praktische Anwendungen bieten. Eine einfache Schaltung, die einen Blinkeffekt mit sechs LEDs erzeugt, ist ein solches Projekt. Diese Schaltung kann in vielen Bereichen eingesetzt werden, in denen Aufmerksamkeit erregt werden muss, wie beispielsweise als Warnsignal, Alarmanzeige oder für andere visuelle Signalzwecke.
Funktionsweise und anwendung
Die Schaltung nutzt sechs LEDs, die in einem regelmäßigen Intervall blinken. Die Hi-Glow LEDs sind besonders geeignet, da sie genügend Licht liefern, um als Signalquelle in verschiedenen Anwendungen zu dienen. Diese Schaltung kann nicht nur als einfaches Warnlicht verwendet werden, sondern auch als Alarmanzeige oder in ähnlichen Szenarien, in denen eine visuelle Aufmerksamkeit erforderlich ist.
Technische merkmale
- Eingangsspannung: 12 V / 35 mA (mit einer Spannungsversorgung von 6 bis 15 V DC möglich)
- Einstellbare blinkfrequenz: Der Benutzer kann die Frequenz des Blinkens je nach Bedarf anpassen.
- Verbindungspins: Die Schaltung bietet Pins, um die Eingangsstromversorgung anzuschließen.
- Montagelöcher: Es gibt vier Montagelöcher, jedes mit einem Durchmesser von 3,2 mm, die eine einfache Befestigung der Schaltung ermöglichen.
- Abmessungen der leiterplatte: 53 mm x 35 mm.

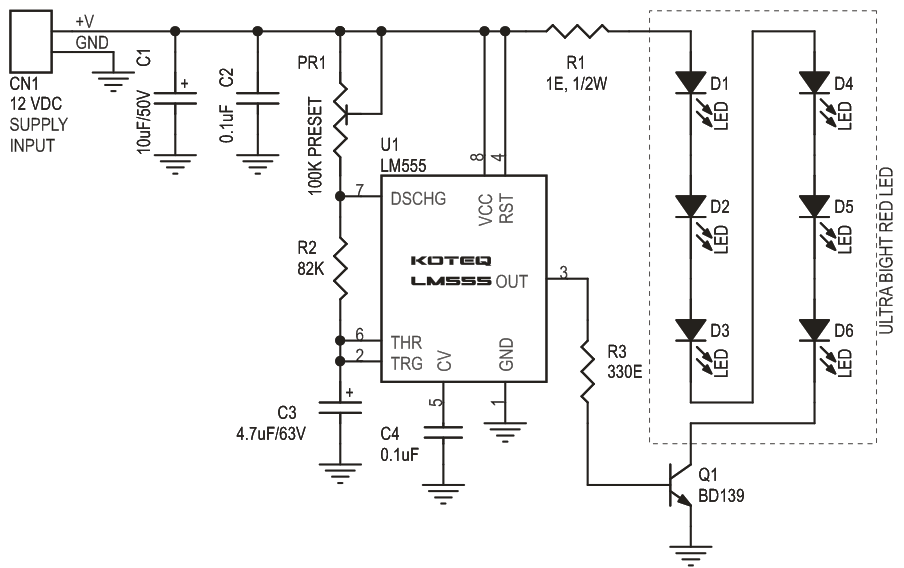

Schaltplan und anpassung
Die Schaltung ist mit zwei wichtigen Komponenten ausgestattet:
- CN1: Eingang für eine 12V DC-Stromversorgung (Es ist auch eine Spannungsversorgung im Bereich von 6V bis 15V möglich).
- PR1: Ein Potentiometer zur Einstellung der Blinkfrequenz, das es ermöglicht, die Frequenz nach Wunsch anzupassen.

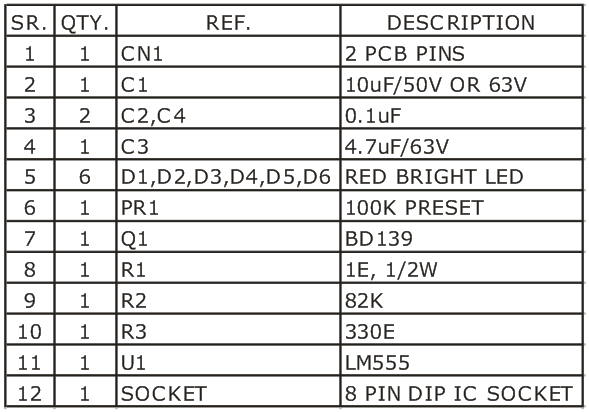

Liste der elektronischen bauteile

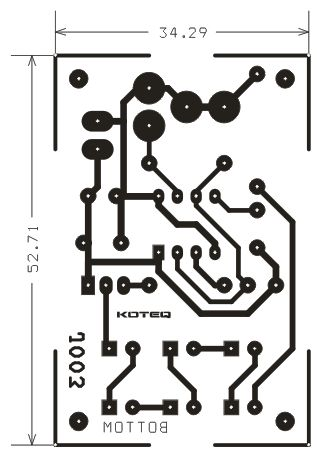

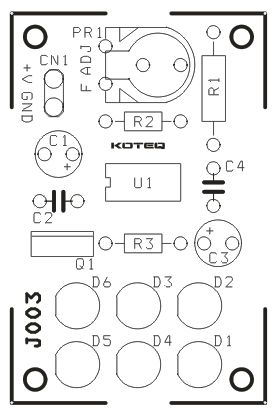

PCB
Video
Fazit
Diese einfache elektronische Schaltung bietet eine vielseitige Lösung für Anwendungen, bei denen eine blinkende LED-Anzeige erforderlich ist. Mit einer flexiblen Spannungsversorgung, einer anpassbaren Blinkfrequenz und einer kompakten Bauweise ist sie eine ideale Wahl für Projekte, die eine effektive und auffällige Signalisierung erfordern.
Quelle: electronics-lab.com
