Hier wird ein einfacher Schaltkreis zur Erzeugung eines pulsierenden Lichtsignals beschrieben. Er besteht aus einer LED, zwei Kondensatoren, zwei Widerständen, einem Diac und einer Diode. Die Funktionsweise basiert auf dem Laden eines Kondensators über die Diode und den Widerstand. Sobald die Spannung am Kondensator 30V erreicht, schaltet der Diac durch und entlädt den Kondensator über den Diac, wodurch die LED aufblinkt. Die Zeitkonstante des Schaltkreises, die die Blinkfrequenz bestimmt, wird durch die Werte der Komponenten wie Kondensator und Widerstand festgelegt. Es ist wichtig, dass der Kondensator eine Spannung von mindestens 40V aushält, um Überspannungen zu vermeiden, die den Schaltkreis beschädigen könnten. Dieser einfache Schaltkreis eignet sich für viele Anwendungen, bei denen ein blinkendes oder pulsierendes Licht erforderlich ist.
Der Diac: Ein elektronisches bauteil mit variabler schwellspannung
Ein Diac ist ein elektronisches Bauteil, das zur Auslösung elektrischer Impulse in Oszillatorschaltungen verwendet wird. Er besteht aus zwei in Reihe geschalteten Elektroden, die mit einer Wechselspannung angesteuert werden können. Sobald die angelegte Spannung einen bestimmten Schwellenwert erreicht, beginnt der Diac in beiden Richtungen zu leiten, was eine schnelle Entladung des Kondensators im Oszillator-Schaltkreis bewirkt. Aufgrund dieser bidirektionalen Schaltcharakteristik eignet sich der Diac ideal für Signalisierungs-, Timer- und Phasensteuerungsschaltungen. Häufig wird er in Kombination mit weiteren Bauteilen wie Kondensatoren, Widerständen und Dioden eingesetzt, um einfache und effiziente Oszillatorschaltungen zu realisieren.

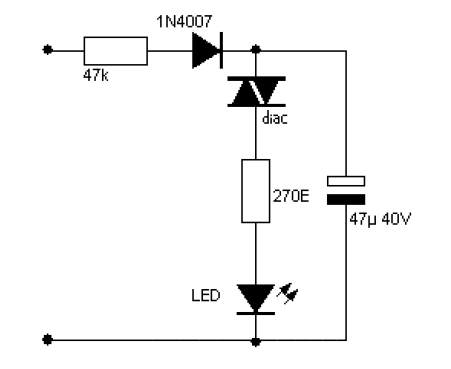

Schaltplan der schaltung
